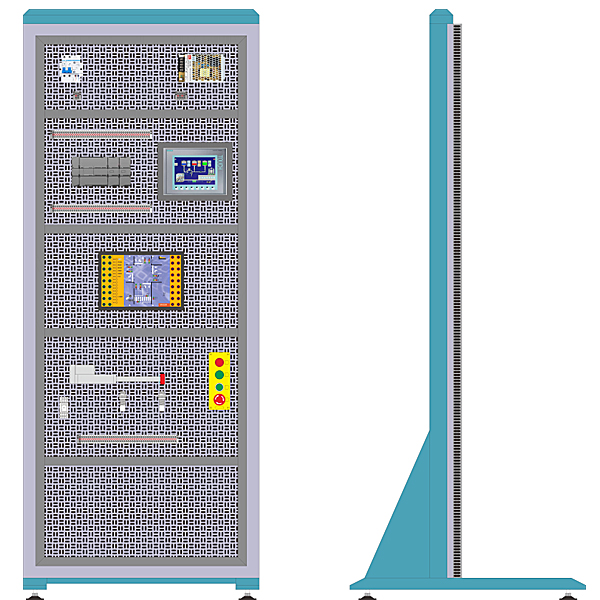

工业网络控制PLC实验台

本装置是装置，做到一机多用、资源共享、便于管理、plc部分模拟实际工业控制过程中典型的控制对象，它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。产品采用挂箱式，便于实验项目扩展和用户第二次开发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。

二、主要设备构成

（1）逻辑控制单元

西门子S7-1200可编程控制器套件1套

1) 控制器CPU 集成输入/输出：14 路数字量输入 24V直流输入，10路晶体管输出24 V直流，2路模拟量输入0 - 10V DC或0 – 20mA；供电：直流 DC 24 V；可编程数据存储区：50 KB

2) 模拟输出模块 1路模拟量输出 12BIT +/- 10VDC / 0-20 mA

3) 模拟器模块 8 POSITION

4) 以太网电缆

5) 工程组态软件wincc（含授权）

6) 数字量输入输出模块 8输入24V DC/ 8输出继电器

电源模块，输入：120/230V AC，输出：24V DC/2.5A

7）所有I/O口均采用插接和端接两种方式。

（2）数据可视化单元

采用西门子KTP700人机界面 KTP700BASIC PN

1）1个HMI基本型色彩 PN，基本面版，按键和触摸操作，7“ TFT 显示屏， 65536 色，PROFINET 接口；

2）1个适用于10/100MBIT/S 的非管理型工业以太网交换机；

3）所有I/O口均采用插接和端接两种方式。

（3）工业远程IO单元

选用西门子新一代工业分布式远程I/O系统ET200SP

1) 1根 标准安装轨道, 长度: 483 mm

工业网络控制PLC实验台,洗衣机维修技能实训装置

一、产品概述：

波轮式洗衣机维修技能实训考核装置是根据《中华人民共国教育行业标准——电子技术应用专业仪器设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《家用电子产品维修工职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研制的。适合高职院校、职业校的应用电子技术、电子电器应用与维修、机电等专业课程的实训教学。

波轮式洗衣机维修技能实训考核装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中机电类维修实操，初级、中级技术鉴定考核。

二、系统特点

1、配套性：本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到内部电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学目标，深入理解机器的工作原理。

2、实用性：本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的洗衣机故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。

3、综合性：实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握波轮式洗衣机工作方式，提升学生的综合能力和应变能力。

三、技术性能：

1、输入电源：单相三线制   220VAC±10%  50Hz

2、工作环境：温度-10℃～+40℃  相对温度≤85%  海拔≤4000m

3、漏电保护：漏电动作电流不大于30mA 动作时间不大于0.1秒

4、装置容量：≤300VA

5、外形尺寸：1800×800×1400mm

四、系统组成：

本装置由波轮洗衣机实物、电气控制板、实训考核系统和实验台组成

1、波轮洗衣机实物：采用流行波轮实体设计，包括进排水系统，电动机及机构传动系统，支承机洗涤脱水机构；

2、电气控制板：波轮洗衣机的电气控制系统，包括水位检测、电磁阀控制电路、电机控制、电动程控制器、自动控制处理器等单元；
