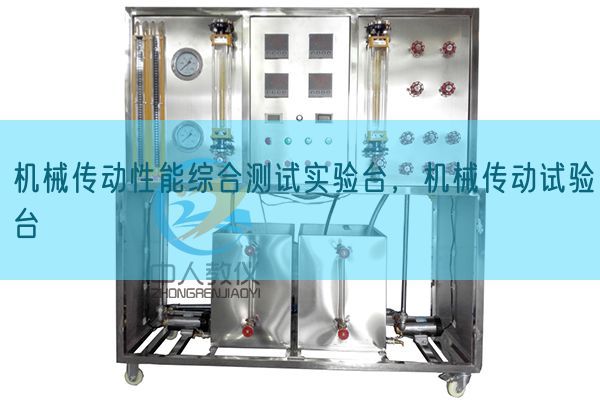

机械传动性能综合测试实验台，机械传动试验台

--JLC01 机械传动创意结合测量试验实验台

--JLC01 机械传动功能测量试验综合实验台图

本机械传动功能测量试验综合实验台以新型实验台、人机工程学等综合因素而设计，保证了机械传动功能综合测量试验实验台的便利性、实用性，同时也保证了实验教学功能和科研生产功能。能快速组装多种结合机械传动,测量试验各种传动的速比、转矩、效率，可恒定载入、恒转动速度、恒转矩，同步随时或连续采样，能自由实行数值收集处置整理、工况控制与实验成果自动输出。控制精确度为1%，测量精确度为1%。
一、 功能简介：
1、 运用实验台的自动控制测量试验技术能自动测量试验出机械传动功能功能数值、如转动速度n (r/min)、扭矩M (N.m)、功率（W）N(K.w)，并自动测绘制作出传动比、扭矩、转动速度等弯弯曲线；
2、 经过对某种机械传动装置和传动方案功能功能数值弯弯曲线的测量试验、来解析对比机械传动的功能特别点；
3、 实验台可替代传统的单一试验台实行有关类型机械传动的基础实验。如，V带传动实验、同步带传动实验、摆线针轮传动实验和实行多级结合传动系统布置优化实验。如：链—齿轮及齿轮—链结合实验；链—蜗轮蜗杆及蜗轮蜗杆—链结合实验；链—摆线针轮及摆线针轮—链结合实验等26组机械传动方案测量试验搭接实验；
4、 可用来生产科研实际，在10N.m-50N.m界限内对各种新型齿轮减慢速度器、变速轴承减慢速度器的测量试验。
二、 机械传动功能综合测量试验实验台传动系统结合方案：
1、 V带传动实验
变频调节速度电机—10N转矩转动速度传感器—V带及带轮—50N转矩转动速度传感器—磁粉限限制动作作器
2、 同步带传动实验
变频调节速度电机—10N转矩转动速度传感器—同步带及同步带轮—50N转矩转动速度传感器—磁粉限限制动作作器
3、 链轮传动实验
变频调节速度电机—10N转矩转动速度传感器—滚子链及链轮—50N转矩转动速度传感器—磁粉限限制动作作器
4、 齿轮传动实验
变频调节速度电机—10N转矩转动速度传感器—直齿圆柱齿轮变速结合—50N转矩转动速度传感器—磁粉限限制动作作器
5、 摆线针轮传动实验
变频调节速度电机—10N转矩转动速度传感器—摆线针轮减慢速度器—50N转矩转动速度传感器—磁粉限限制动作作器
6、 蜗轮蜗杆传动实验
变频调节速度电机—10N转矩转动速度传感器—蜗轮减慢速度器—50N转矩转动速度传感器—磁粉限限制动作作器
7、 V带—齿轮结合实验
变频调节速度电机—10N转矩转动速度传感器—V带及带轮—直齿圆柱齿轮变速结合—50N转矩转动速度传感器—磁粉限限制动作作器
8、 齿轮—V带结合实验
变频调节速度电机—10N转矩转动速度传感器—直齿圆柱齿轮变速结合—V带及带轮—50N转矩转动速度传感器—磁粉限限制动作作器
9、 同步带—齿轮结合实验
变频调节速度电机—10N转矩转动速度传感器—同步带及同步带轮—直齿圆柱齿轮变速结合—50N转矩转动速度传感器—磁粉限限制动作作器
10、 齿轮—同步带结合实验
变频调节速度电机—10N转矩转动速度传感器—直齿圆柱齿轮变速结合—同步带及同步带轮—50N转矩转动速度传感器—磁粉限限制动作作器
11、 链—齿轮结合实验
变频调节速度电机—10N转矩转动速度传感器—滚子链及链轮—直齿圆柱齿轮变速结合—50N转矩转动速度传感器—磁粉限限制动作作器
12、 齿轮—链结合实验
变频调节速度电机—10N转矩转动速度传感器—直齿圆柱齿轮变速结合—滚子链及链轮—50N转矩转动速度传感器—磁粉限限制动作作器
13、 V带—链传动结合实验
变频调节速度电机—10N转矩转动速度传感器—V带及带轮—滚子链及链轮—50N转矩转动速度传感器—磁粉限限制动作作器
14、 链—V带结合实验
变频调节速度电机—10N转矩转动速度传感器—滚子链及链轮—V带及带轮—50N转矩转动速度传感器—磁粉限限制动作作器
15、 V带—蜗轮蜗杆结合实验
变频调节速度电机—10N转矩转动速度传感器—V带及带轮—蜗轮减慢速度器—50N转矩转动速度传感器—磁粉限限制动作作器
16、 蜗轮蜗杆—V带结合实验
变频调节速度电机—10N转矩转动速度传感器—蜗轮减慢速度器—V带及带轮—50N转矩转动速度传感器—磁粉限限制动作作器
17、 同步带—蜗轮蜗杆结合实验
变频调节速度电机—10N转矩转动速度传感器—同步带及同步带轮—蜗轮减慢速度器—50N转矩转动速度传感器—磁粉限限制动作作器
18、 蜗轮蜗杆—同步带结合实验
变频调节速度电机—10N转矩转动速度传感器—蜗轮减慢速度器—同步带及同步带轮—50N转矩转动速度传感器—磁粉限限制动作作器
19、 链—蜗轮蜗杆结合实验
变频调节速度电机—10N转矩转动速度传感器—滚子链及链轮—蜗轮减慢速度器—50N转矩转动速度传感器—磁粉限限制动作作器
20、 蜗轮蜗杆—链结合实验
变频调节速度电机—10N转矩转动速度传感器—蜗轮减慢速度器—滚子链及链轮—50N转矩转动速度传感器—磁粉限限制动作作器
21、 V带—摆线针轮结合实验
变频调节速度电机—10N转矩转动速度传感器—V带及带轮—摆线针轮减慢速度器—50N转矩转动速度传感器—磁粉限限制动作作器
22、 摆线针轮—V带结合实
变频调节速度电机—10N转矩转动速度传感器—摆线针轮减慢速度器—V带及带轮—50N转矩转动速度传感器—磁粉限限制动作作器
23、 同步带—摆线针轮结合实验
变频调节速度电机—10N转矩转动速度传感器—同步带及同步带轮—摆线针轮减慢速度器—50N转矩转动速度传感器—磁粉限限制动作作器
24、 摆线针轮—同步带结合实验
变频调节速度电机—10N转矩转动速度传感器—摆线针轮减慢速度器—同步带及同步带轮—50N转矩转动速度传感器—磁粉限限制动作作器
25、 链—摆线针轮结合实验
变频调节速度电机—10N转矩转动速度传感器—滚子链及链轮—摆线针轮减慢速度器—50N转矩转动速度传感器—磁粉限限制动作作器
26、 摆线针轮—链结合实验
变频调节速度电机—10N转矩转动速度传感器—摆线针轮减慢速度器—滚子链及链轮—50N转
三、 主要技术功能数值及功能指标：
1、 动力部分
1) 三相感应变频电机：
 规格限定功率（W）0.55KW；
 同步转动速度1500r/min；
 写入电压（V）380V。
2) 变频器：
 变频界限 2～200 HZ；
 功率（W）：0.75KW；
2、 测量试验部分
1) 转矩转动速度传感器：
 规格限定转矩 10N.m；
 转动速度界限 0～6000r/min。
2) 转矩转动速度传感器：
 规格限定转矩 50N.m；
 转动速度界限 0～6000r/min。
3、 被测部分
1) 直齿圆柱齿轮减慢速度器：
 减慢速度比 1：5；
 齿数Z1=19；
 Z2=95。
2) 摆线针轮减慢速度器：
 减慢速度比1：9。
3) 蜗轮减慢速度器：
 减慢速度比 1：10；
 蜗杆头数Z1=1；　
 中心距a=50ｍｍ。
4) 同步带传动：
 带轮齿数Z1=18 Z2=25 ；
 节距LP=9.525；
 L型同步带 3×16×80。
5) 三角带传动：
 带轮基准直径 D1=70mm、D2=115mm；
 0型带L内=900mm；
 带轮基准直径 D1=76mm D2=145mm
 带轮基准直径 D1=70mm D2=88mm；
 0型带L内=630mm。
6) 链传动：
 链轮 Z1=17 、Z2=2；
 滚子链 08A－1×72；
 滚子链 08A－1×52；
 滚子链 08A－1×68。
4、 磁粉载入：
 磁粉限限制动作作(载入)器：规格限定转矩50N.m；
 激磁电流（A）0～2A；
 允许滑差功率（W）1.1KW。
5、 主实验台：
 以型钢作为主框体结构、1.5mm厚的优质铁皮（经特殊防锈处置整理）等制作而成，全部经过特殊防锈处置整理、放光喷塑，外观美观大方；
 实验平台应用厚度为60mm的铸造平操作面板，经过刨、铣、磨等多道加工工序技艺制作而成，多条T形槽可便利的固定各种加快速度器、轴承座；
 尺寸：1200(长)×780(宽)×845(高)；（单位：mm）
 重量（kg）：约450Kg；
6、 电气控制实验台：
 以型钢作为主框体结构、1.5mm厚的优质铁皮（经特殊防锈处置整理）等制作而成，全部经过特殊防锈处置整理、放光喷塑，外观美观大方；
 主电子回路：本实验台强电控制部分均隐藏于电气控制储物储物柜，可电子回路设定有过载保护、短路保护等功能，使用安全可靠；
 控制电子回路：全部控制电子回路均为DC24V控制，而且控制直线DC电源自带短路保护，外部连接控制实验连接线均为高绝缘保护的连接实验连接线。
 尺寸：900(长)×780(宽)×845(高)；（单位：mm）
 重量（kg）：约60Kg；
7、 数值收集控制系统：
 工业控制计算机数值数值：2内部存储、500G硬盘；
 19寸液晶显露器；
 数值收集控制系统。
