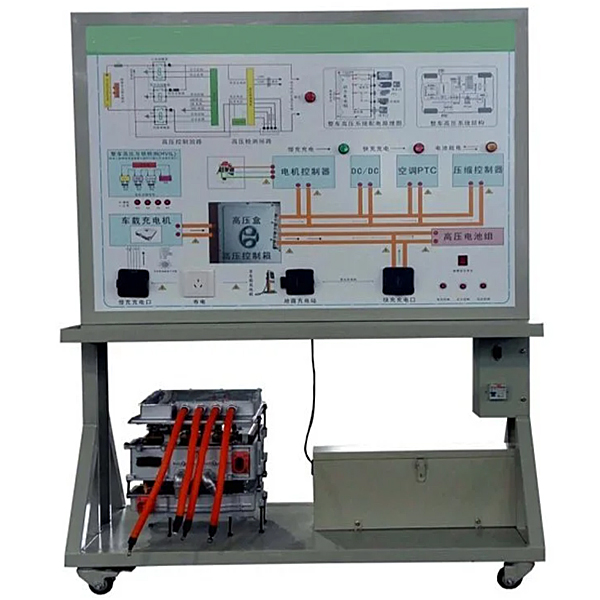

新能源汽车高压器件示教实训装置

新能源汽车高压器件示教实验装置,交直线DC调动速度实验装置

一．设备简介
本设备应用 原车新能源汽车高压真实器件制作，展示新能源汽车高压的构造与作业原理，适合于各类院校对纯电动汽车高压器件课程课程课程理论和维修实验的教学需要。
二．设备含有概括
高压盒、动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、实操控制台、实验控制按钮、原理检验测量试验实操实操操作面板与构造彩图。
三．功能特别点
1．展示高压盒高压器件的含有概括构造和作业过程；
2．设备实操实操操作面板应用耐创击、耐污染、防火烧烧烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；4mm铝塑实操实操操作面板打印有永不褪色的UV平实操实操操作面板彩色电子线路图；学生可直观对照实操实操操作面板图纸文档实验指导书和高压控制盒的实物，认识和解析高压控制盒的器件和原理；
3．控制台装配备装备装备有BJEV高压控制盒的解剖部位件，能清晰看清高压控制盒的控制继电器、熔断器、连接器端子等电子器件；
4．系统含有动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、国标快慢充电枪与充电座；
5．展示BJEV高压线路的高压互锁信号的含有概括构造和作业过程；识别高压线束连接器的端子及对应的功能；
6．实验台实操实操操作面板上装配备装备装备有双单独线路控制系统的硬件模型块；装配备装备装备有各高压模型块的汽车真实连连连接口连接器，这些连连连接口可以实验学生对高压电子线路的连接。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）




新能源汽车高压器件示教实验装置,交直线DC调动速度实验装置

一、 概 述

“ZRBP-03C型交直线DC调动速度实验考核装置”是针对维修电工高级和技师技能培训及考核而研制的，也可作为各职业院校《电力电子技术》、《电力拖动自动控制系统》、《交直线DC调动速度》等课程的实验设备，设定有故障设定及故障排除功能。

二、 技术功能

1. 写入电源：三相四线（或三相五线）～380V±10% 50Hz

2. 作业环境：温度（℃）（℃）（℃）-10℃～+40℃　相对湿度＜85%（25℃） 海拔＜4000m

3. 装置容量（KV）（KV）（KV）：≤1.5kVA

4. 安全保障功能：设定有漏电保护、过流保护等功能，安全性符合国家相关标准

三、 装置配备装备装备装备

1. 工业控制储物储物储物柜

控制储物储物储物柜设定有玻璃门、直观清晰。最上部为示波器放置区。中间部分为控制模型块装配区、电源控制及仪表区，仪表装备有交直线DC电压（V）（V）（V）表、交直线DC电流（A）（A）（A）表，和数字转动速度表（就地就地就地实时数字显露电机转动速度，同时输出模仿量电压（V）（V）（V）信号）；下部为变流功率（W）（W）（W）模型块、三相同步变压器、三相电流（A）（A）（A）互感器及可调电阻负载等。

2. 调动速度机组

电机导轨：固定电机导轨，平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与发电机之间连接的同心度不超过±5丝，电机运行噪声小，导轨还带有便携式手柄和减振底脚。

DQ09直线DC并（他）励电机：220V、1.1A、185W、1500rpm。

DQ11三相绕线式异步电机：220V、0.5A、100W、1420rpm。

DQ07-1直线DC发电机：220V、1.1A、240W、1500rpm。

3. 实验控制模型块

给定调动模型块

提供0～±15V连续可调直线DC电源一组。

电源模型块

提供-15V、+15V、+24V直线DC电源各一组。

带电流（A）（A）（A）截止负反馈的电压（V）（V）（V）单闭环调动模型块

带电流（A）（A）（A）截止负反馈的转动速度单闭环调动模型块

电压（V）（V）（V）、电流（A）（A）（A）双闭环调动模型块

转动速度、电流（A）（A）（A）双闭环调动模型块

提供用来调动速度系统的速度、电流（A）（A）（A）调动器（调动器I、II），实验时可以灵活改变系统的控制功能数值，查看不一样的功能数值对系统的动态功能、稳态功能平稳性及相应时间等影响，系统无静差精确度多达0.3%以上。
