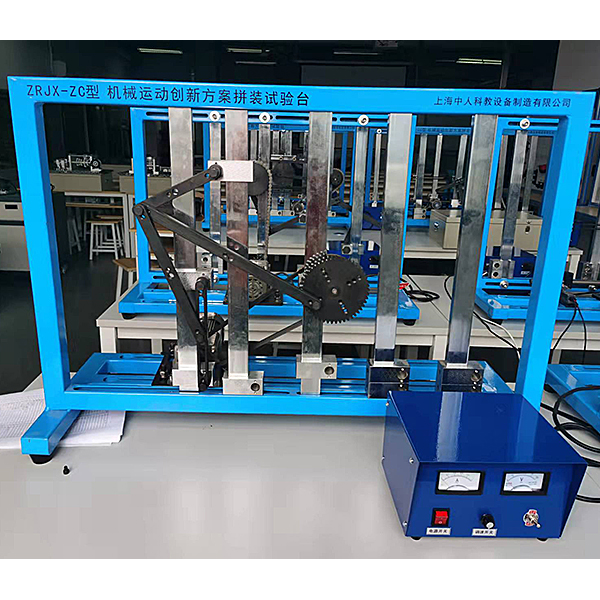

机构运动创新组合设计实验台
时间：2023-11-02 11:43:24 点击次数：
中人教仪厂 机构运动创新组合设计实验台,动平衡原理实验台
一、概述
本实验平台是在吸收了国内教仪市场同类装置的优点的基础上精心设计的，它集搭建灵活，组装方便，展示美观于一体。是一款实用性强，供高校机械专业师生进行平面运动机构方案创新设计的平台。
二、主要特点
1. 根据机构组成原理和杆组（包括高副杆组）迭加原理设计，能使学生通过实验进一步掌握机构组成理论，熟悉杆组概念和机械传动的基础知识，为创新设计奠定良好的基础；
2. 可组成性能各异的平面的、空间的组合机构传动系统，有利于培养学生机构传动系统方案的设计能务；
3. 本实验装置各传动系统层次分明，连接可靠，不会产生构件之间的运动干涉或脱离，且能手动也可电动；
4. 该实验装置和连接方式具有设计巧妙，使用节范围大，拆装轻松方便，结构紧凑，元件之间的通用性好，拼装方案多等特点。
5. 实验台拼装调整灵活方便，各杆尺寸准确；
6. 实验台能拼装不少于40余种的机构，拼装的机构能灵活运动，无卡滞干涉现象。
7.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器：点击进入后自动跳转到edrawings界面，模型均为三维模型，通过点击零部件显示零部件名称，可360°全方位旋转、放大、缩小、平移，同时可通过移动零部件功能，将整个减速器进行拆卸组装，同时可以选择主页按钮回到减速器最初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能，可自由拖动横断面观察减速器内部结构。
机构运动创新组合设计实验台,动平衡原理实验台
该实验台紧密结合机械原理课程内容，根据双面平衡原理，对刚性转子进行动平衡实验，是机械原理实验室的重要设备之一。
实验项目内容：
了解并掌握刚性转子的动平衡原理及试验方法。
主要技术特点：
1．该实验台由底座、摆动框架、蜗杆蜗轮相位调节装置、差速器、补偿盘、转子试件等组成。能根据双面平衡原理，对刚性转子进行动平衡。实验台操作简便，直观性强，适于教学实验使用。
2．实验台底座刚度大，抗震性能好。
主要配置及技术参数:
1.回转体转子试件 1个 直径 185㎜ 质量 7 kg， 调速范围：0~500 r/min；
2.百分表 1个 量程0-10 mm；
3.直流调速电机 1个 功率： 120 W；
4.外形尺寸： 680×420×410 mm；
5.质 量： 70 kg。
常见问题：
1、如果我要购买机构运动创新组合设计实验台,动平衡原理实验台，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的机构运动创新组合设计实验台,动平衡原理实验台是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开机构运动创新组合设计实验台,动平衡原理实验台的发票，您需要提供开票资料。
3、你们的机构运动创新组合设计实验台,动平衡原理实验台都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
