一、实验目的：
气浮实验是研究比重近于1或小于1的悬浮颗粒与气泡粘附上升。
通过本实验，希望达到下述目的：
1、进一步了解和掌握气浮净水方法的原理及工艺流程；
2、掌握气浮法设计参数“气-固比”及“释气量”的测定方法及整个实验的操作技术。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量0.3m3/h，
3、处理效率：悬浮物去除率达95%以上。
4、溶气系统：溶气压力0.3~0.5MPa，
5、气泡颗粒大小直径为20-30μm ，
6、含气体积比≥3%，
7、释气量与饱和值比＞0.9。
8、回流比30%
9、溶气罐参数为；Ø100×800mm、304不锈钢材质、工作压力0.3-0.5Mpa（可调）、容积13L；
10、设计进、出水、浊度等：
进水: 浊度：50°～100° 出水：5°～15°
进水: 颗粒杂质：20～80mg/L 出水：2～8 mg/L
进水: pH 6～9 出水：6～9
11、装置外形尺寸：长×宽=1200mm×400mm×1700mm、
12、工作电源：AC220V±10%、50Hz，单相三线制，功率1800W，安全保护：具有接地保护、漏电保护、过流保护；
三、主要配置：

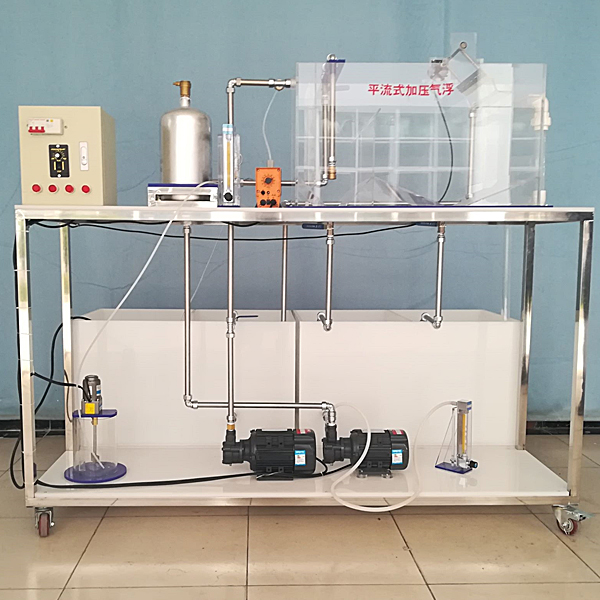

1、平流式气浮池：透明有机玻璃材质、厚度10mm，包含絮凝反应室、气浮反应室、泥水分离室。
2、电机刮渣系统装置1套（功率25W、转速150rpm）、304不锈钢搅拌桨1套。
3、防腐蚀进水泵1台（额定流量0.6m3/h，扬程5m, 功率20W）、
4、自吸式气液混合泵1台：流量1m3/h、扬程40m、转速2900r/min、功率0.9KW。
5、空气压缩机1台（电源 220V、功率550W、排气量36L/min，压力0.4-0.8MPa；气量容积30L）、
6、304不锈钢溶气罐1套、Ø100×800mm、工作压力0.3-0.5Mpa（可调）、容积13L；
7、铜制溶气释放器1只、压力表1只、安全阀1只。
8、转子流量计1只、（量程60-600L/H），
9、气体流量1个（量程30~300L/h）。
10、进溶气罐水流量计1只、（量程100~1000L/h）
11、加药流量计（量程0.25~2.5L/H），
12、带搅拌装置加药罐1套（有机玻璃材质）、小型加药泵1台。
13、水量移位器1套、
14、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速150rpm）、
15、原水箱和清水箱1只：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净。
16、实验台面（10mm厚PP白色板）、
17、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，
18、配套PPR连接管道和阀门。
19、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
20、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
4、设计布置：设有选择题、计算题，每题均有计分，提交后显示正确答案与得分
B、气体灭火系统
1、系统概述：气体灭火系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置8道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示：展示气体灭火系统的工作原理，三维动画演示，三维模型半透明化，可以见内部气体。配备练习模块（内置3道选择题，选择正确与错误均有提示）
4、设计布置：设有6道选择题，每题均有计分，提交后显示正确答案与得分
C、逃生演练：采用趣味游戏的形式进行教学，在限定的时间内逃出着火房间，选择失误将直接进入分数界面。
