一、产品特点
1、本实训装置主要由配电电路系统、室内给排水系统、热水供暖、燃气供气系统等四大系统组成。
2、本实训装置通过该装置的操作训练可考核学生掌握给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、故障排查等；同时，可培养学生的团队合作能力、工作效率、质量意识、安全意识、职业道德和职业素养等。
本实训装置根据建筑物行业中住宅和工业场所给排水工程、室内供暖系统的特点采用工程对象系统设计实训模型，适合建筑类、装潢装饰类、电气技术类职业院校、技工学校和职业培训机构等相关专业教学设备。
3、实训室安全保护系统完善，实时监测设备运行状态，具有漏电、过流、过压、欠压等保护。
4、装置可以实现视频化、网络化实训系统，可以实时监控实训现场情况360度无死角体现竞赛的过程。从而便于远程管理。
二、技术性能
1、输入电源：单相三线AC220V±10% 50Hz
2、设备尺寸：长×宽×高 3200mm×1200mm×2100mm
3、系统容量：＜5kVA
4、安全保护：设有电流型漏电保护、接地保护，安全符合相关国家标准
5、控制电源：智能电源管理系统具有短路、过流、过压、欠压、失压、功率限定6大保护6、功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过清除故障后，才能上电成功
采用LCD液晶面板实时监控设备运行情况，提能实时监测电压、电流、功率、电能等参数，液晶触摸屏监测数值。
阀值值设备：短路、过流、过压、欠压、失压、功率等阀值设定
短路保护：保护设备电流大到3倍时同，0.3秒内瞬间跳闸
漏电保护：当漏电值到达设定值1％时，系统0.1秒内瞬间断电。
过载保护：防止设备着火保护，当负载到达设定值5％时，系统0.1秒内瞬间跳闸。
过压保护：有效防止设备损坏，当电压达到时270V时，系统0.5秒内瞬间跳闸。
欠压保护：有效防止设备损坏，当电压达到时165V时，系统0.5秒内瞬间跳闸。
强制故障锁定功能：发生故障导致跳闸时，人为无法上电，只能通过清除故障后，才能上电成功
故障查询：一键故障可查询历史故障源
故障测试功能：可在线测试出系统中不安全的用电功能，用一键故障可查询可排除故障源
手自动功能：手动、自动自由切换
三、系统特点组成。
1、采用工业4040直角铝材和网孔板组合模拟真实房间结构，安装器件方便。主要由建筑模型、电源箱、插座、照明灯、热源锅炉、散热器、阀门、供热管道、电路施工敷线材料、生活给水系统材料、生活排水系统材料、水暖系统材料及仪表等组成。

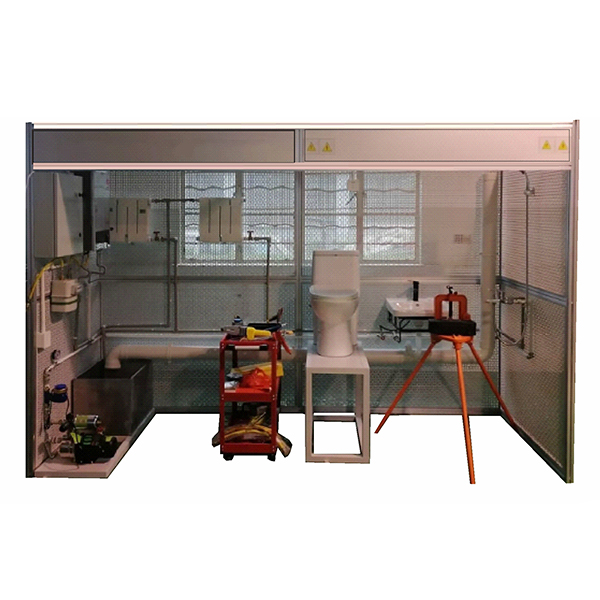

实训模型
2、系统主要由：生活给水系统、热水给水系统、排水系统、热水供暖系统、燃气管路实训系统、电气控制系统、工具配置等7大模块部分组成。基本包括了室内全部水、电、气系统。
（一）生活给水系统
主要有供水水箱、给水泵、给水管道、压力表、脉冲水表、水龙头、洗脸盆、智能坐便器、地漏和淋浴头等组成。管路采用不锈钢管进行设计，可进行不锈钢管和镀锌管的切割、安装和通水试验操作，通过脉冲式水表可以完成用水量的计量。给水水泵采用全自动自吸泵，自带压力开关、自动启停控制，保证阀门打开，水泵自动打开，阀门全关，水泵自动关闭。
供水水箱：采用不锈钢材质，尺寸为400×320×300mm（长×宽×高），带有过滤网。
全自动给水泵：功率0.35KW，单相AC220V供电。
水泵，水箱和脉冲水表采用一体化底板设计。
配置清单：

序号	设备名称	数量	主要技术指标
1	智能坐便器	1个	电源220V
2	地漏	1个
3	洗脸盆	1个
4	水龙头	1个
5	脉冲水表	1个
6	压力表	1个
7	给水泵	1个
8	淋浴头	1个	花洒
9	钢管	6M	20MM
10	钢管接头	10个
11	PPR热水管	10M

（二）、热水给水系统
主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。
电加热锅炉：40L，具有防超温、防干烧、防超压、防漏电、防腐蚀等保护功能。
配置清单

序号	设备名称	数量	主要技术指标
1	热水器	1	40L

（三）排水系统
主要有排水管道组成。排水管路主要采用UPVC管进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作。
配置清单：

序号	设备名称	数量	主要技术指标
1	PVC管	10M	20MM
2	PVC管接头	若干
3	110PVC管	4M
4	110PVC管接头	若干
5	50PVC管	4M
6	50PVC管接头	弯头	1

（四）热水供暖系统
主要有电加热锅炉、散热片等组成，可以进行系统管道的安装，系统的安装主要包括垂直式单管上供下回式系统安装、垂直式单管上供上回式系统安装、垂直式单管下供下回式系统安装、垂直式双管上供下回式系统安装、垂直式双管下供下回式系统安装、水平式单管串联式系统安装、水平式单管跨跃式系统安装等，可以自由组装练习。
配置清单：

序号	设备名称	数量	主要技术指标
1	散热片	2
2	燃气热水器	1
3	阀门	2

（五）燃气管路实训系统
本装置能进行家用燃气管路的的安装、连接、操作与使用的实训，能进行各种线路的设计和连接、元件的结构识别与安装、按线路图将各部分连线、设计并安装一个简易应用系统等操作实训。
设备配置

序号	设备名称	数量	主要技术指标
1	天然气不锈钢波纹管	2个	0.5m，4分接口
2	膜式燃气表	1个	G2.5
3	内外丝燃气阀	1个	/
4	三外丝三通	1个	/
5	双外丝底座阀	2个	/
6	液化气瓶	1个	自备

（六）电气控制系统
主要有配电箱、锅炉电源、水泵电源、照明电源、PVC管等组成，可以进行电路施工敷线练习。
工具配置

序号	名称	数量	说明
1	工具推车	1套
2	管螺纹铰扳	1套
3	管子台虎钳	1套	（带支架）
4	PPR管剪刀	1套
5	热熔机	1套
6	钢锯	1套
7	锯条	1套
8	PVC胶水	1套
9	卷尺	1套
10	扳手	1套
11	管钳	1套
12	生料带	10套
13	十字螺丝刀、	1套
14	一字螺丝刀、万用	1套
15	电气控制箱	1套
16	锅炉电源	1套
17	电线	1.5*50M	红
18	电线	1.5*50M	M蓝
19	电线	1.5*50M	PE
20	插座	3

（八）‌ ‌视频教学平台
1、采用嵌入式技术和云计算平台，支持实时数据传输、远程访问及存储管理‌支持网络视频传输调试，可通过垂直/水平布线系统进行扩展实训‌基础安装与调试‌：摄像头安装、镜头调试、解码器接线、通道设置及定时录像操作‌
‌2、系统集成应用‌：网络安防设备选型、综合布线设计、设备互联互通及物联网技术应用‌
‌故障排查与维护‌：系统运行状态检测、报警点接入控制、设备维护及应急处理‌
3、视频监控实训装置通过模块化设计、多系统联动及智能化技术，覆盖从设备安装到复杂系统运维的全流程教学需求，为培养网络安防技术人才提供高效实践平台。
配置

序号	名称	数量	说明
1	网络平台	1套
2	视频摄像头	3套
3	网络电源	1套

四、实训项目
1、电气系统安装规划
2、室内电气的接线安装
3、热水供暖管材、管件及附件的连接
4、热水供暖管道的试压、清洗及试运行
5、给排水系统图和控制电气原理图绘制
6、、不锈钢复合管、PPR、UPVC管的切割、套丝、熔接、连接。
7、配件和器件的安装
8、管道试压与通水试验
9、电气设备安装、接线与调试
10、淋浴房的航管道安装
11、坐便器安装
12、燃气、天燃气的安装
13、室内供暖系统方法、安装
14、家用燃气管路的安装与实训
15、家用燃气管路的漏气故障排查
16、燃气表的安装实训
17、燃气表的读表与计费实训
