一、概述
气动薄膜控制阀在《热工化工检测技术》课程教学的重要组成部分，通过该实验能加深学生对自动检测技术理论的理解，使学生更好的学好这门工程基础课，了解传感器动态响应特性的对动压测量的重要性和测量及处理方法。通过流量、压力；产生交变压力信号控制流体过程，以加深学生对压力检测技术的理解。
二、实训系统功能
1.熟练掌握气动薄膜控制膜头的拆解与组装
2.熟练掌握阀门定位器在控制阀上的安装、调试
3.熟练掌握手操器的电路、气路连接
4.调熟练掌握节阀行程校验
5.熟练掌握调节阀本体试漏
6.熟练掌握调节阀泄漏量测试。

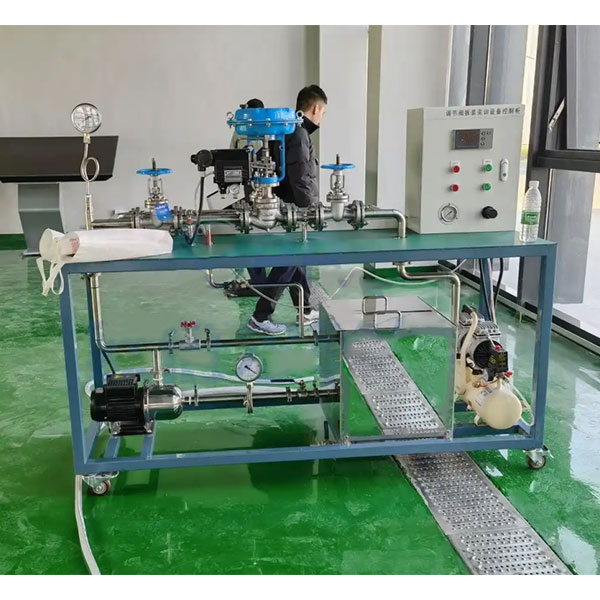

三、实训系统配置
一、操作台参数：
1、外形尺寸（长宽高）1400×600×700mm。
2、实训台面采用一级冷轧钢板
3、实训台架采用50*50mm方钢管焊接，能调整水平；
4、表面喷塑处理；
5、实训台面板。
二、漏电开关1个
电压220VAC；
三、盘内附件1套
仪表接线端子、铜管测量管道、电源插座、开关
四、数字精密压力变送器1个
1、测量范围：0～0.6Mpa
2、测量介质：气体；
3、表盘直径：100mm；
4、安装方式：仪表盘上安装；
5、现场显示
6、输出4-20mA
五、压力量计1个
1、测量介质：气体；
量范围：0～0.6Mpa
2、测量介质：气体；
3、表盘直径：100mm；
4、安装方式：仪表盘上安装；
5、现场显示
6、输出4-20mA
六、行程测量专用仪表1套
1、量程.0-30mm；
2、液晶显示器；
3、磁性仪表座；
4、测量调节阀行程时专用链接件；
5、配数据专用线
七、安装支架2套
1、材质：碳钢法兰；公称通径DN32；PN1.6Mpa。
2、支架底部可自由移动；
3、表面镀锌处理。
八、辅助操作台1套
1、参考尺寸：≥1200*600*700mm，二层；
2、实训台面采用一级冷轧钢板；
3、实训台架采用30*30mm方钢管焊接，能调整水平；
4、表面喷塑处理；
5、配零部件定位摆放标识；
6、实训台面铺厚度2mm透明胶板。
九、操作器
供电电源：220VAC；阀位给定输出信号：4～20mA；阀位反馈输入信号：4～20mA，通讯方式：RS485。
十、空气压缩机 1台
十、水泵：750W，不锈钢涡旋式
十一、水箱：工程塑料板，防生锈
常见问题：
1、如果我要购买气动薄膜控制阀安装与电气阀门定位器校验系统,气体薄膜控制阀安装与定位器校验实训系统，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的气动薄膜控制阀安装与电气阀门定位器校验系统,气体薄膜控制阀安装与定位器校验实训系统是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开气动薄膜控制阀安装与电气阀门定位器校验系统,气体薄膜控制阀安装与定位器校验实训系统的发票，您需要提供开票资料。
3、你们的气动薄膜控制阀安装与电气阀门定位器校验系统,气体薄膜控制阀安装与定位器校验实训系统都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
