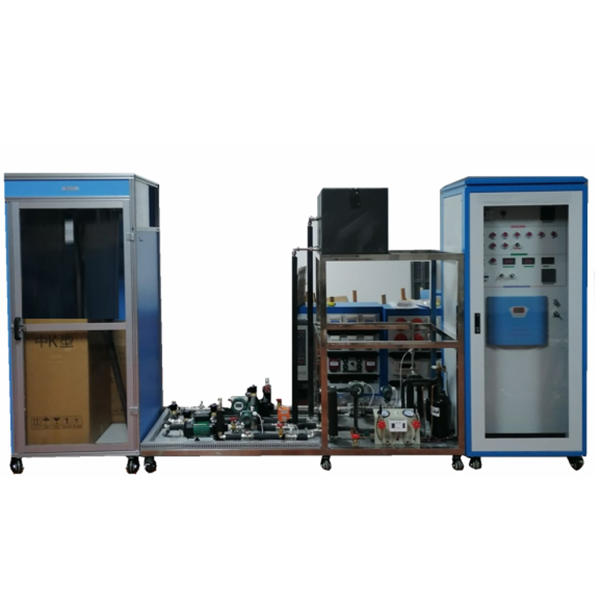

一、概述
中央空调系统是天氟地水和天水地水两种二联供系统，天氟地水系统采用氟作为冷媒，通过氟系统的中央空调进行室内降温和提升室温。冬季时，空调内机走氟，而地暖走水，通过空气源热泵技术来加热地暖水。这种二联供系统优势明显，其中最突出的便是其节能效果
相比之下，天水地水系统则显得更为舒适和温和。该系统通过水为媒介进行冷暖传递，将热量在主机内部直接与水交换，通过水泵将冷水或热水输送到每一个风机盘管或地暖中。这种方式使得送风更加柔和，室内的湿度相对保持稳定，适合不耐冷风的老人和小孩。尤其在冬季供暖时，水系统的地暖能够提供稳定且均匀的温度。
二、技术参数
1、工作电源：三相五线制 AC 220V±10% 50Hz
2、安装尺寸：长×宽×高2000×700×220cm()
3、整机容量:最大供冷量：2.3kW；
4、最大输入总功率：5.5kW；制冷额定功率：5kW；制热额定功率：5.5kW
5、制冷剂：R22；
三、系统功能特点组成
在夏季，利用制冷机有效降低室内环境温度。在冬季，利用空气热水机有效升高了水箱内的水温。经过制冷机冷却后的热媒水被输送到空调箱中，满足室内供暖需要。
1、热水系统
生活热水系统：由1台热水泵、阀门、膨胀水箱等组成，主要给家庭提供生活热水。
1.1、水箱:尺寸400mm*300mm*400mm,材质：PPR
1.2、阀: DN15，材质：铜
1.3、换热器：材质：不锈钢。散热量：5000W，B水侧：DN20,A侧：12MM
2、空气调节系统
空气调节系统由、模拟房间、风机盘管、中不锈钢换热器组等组成，主要完成（室内送风风机转速可调）,主要完成制冷机组冷却热交换，为室内提供适当的温度
2.1、风机盘管: 1P,散热面积3.4M2、 220V/50HZ,DN15
2.2、系统控制器：1个 液晶控制
3、模拟房间
由1套风机盘管、1套温度控制器及风量调节系统组成，主要完成房间的温度设定与空气调节作用。两侧由有机玻璃组成，透明可观察内部组成。
模拟房间尺寸：800MM*500MM*500MM
4、测量仪表
4.1：电源电压指示单元：提供1只交流电压表和1只交流电流表，用于测量系统电网电压与测量压缩机、冷却水泵、冷冻水泵工作电流。制冷系统压力检测单元：
4.2提供2只真空压力表和1只双组压力控制器，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统压缩机低压侧和高压侧的压力变化，对压缩机起到保护作用。
5、控制装置配置
整个中央空调采用FX3U-48plc可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据，可进行全手动和自动运行操作。
控制柜：铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器、接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元及测试点。
6、该装置可实现手动控制和计算机控制两种控制方式：
7.1、手动控制按钮在控制柜的门上，这些控制按钮接入到PLC各个相应的输入变量上，可直接对整个中央空调进行控制；
7.2、计算机控制则采用组态技术建立计算机与PLC之间的稳定通讯，从而控制整个中央空调，并实现对空调运行数据的显示、分析等各种功能，同时也可通过网络升级建立远程计算机与现场计算机的通讯，实现对中央空调的远程控制
7、系统原理图：
为了能更好的掌握中央空调的控制和系统原理，控制面板上画有制冷系统流程图，控制面板上在对应的元器件上喷绘有标识，字体，流程图并配有对对应的相关器件工作指示灯。
8、控制柜配置表
|
编号 |
名称 |
单位 |
数量 |
|
|
1. |
配电控制柜，网络式机柜 |
套 |
1 |
1800*700*700MM,采用蓝色框架结构，白色为搭配色，前后开门，方便实训操作，前门采用玻璃装饰，美观大方(面板：铁质面板，激光雕刻，彩色喷绘) |
|
2. |
按钮 |
套 |
9 |
不带锁 |
|
3. |
开关电源:为控制系统提供电源 |
套 |
1 |
Q60.:提供+24V.+5V |
|
4. |
7寸彩色触摸屏 |
只 |
|
昆仑动态 |
|
5. |
制热水泵 |
个 |
1 |
|
|
6. |
PT100传感器 |
只 |
8 |
|
|
7. |
PLC，FX3U-48M |
台 |
1 |
|
|
8. |
系统 流程图 |
套 |
1 |
|
|
9. |
工业组态软件 |
套 |
1 |
|
|
10. |
PLC编程软件 |
套 |
1 |
|
|
11. |
中央空调PLC应用程序 |
套 |
1 |
|
|
12. |
中央空调组态应用程序 |
套 |
1 |
|
9、主机系统
采用2匹水冷机组：为整机系统提供冷源，采用一套分水器对冷量进行分配调节，整个中央空调采用PLC作为主控机，由计算机通过通信线与PLC进行通信，从而控制整个空调的运行，也可通过网络实现远程控制。空调的运行参数由传感器及变送器进行采集，并通过A/D模块转换后送入PLC中，再由PLC送到计算机中进行实时显示监控。
|
编号 |
名称 |
单位 |
数量 |
说明 |
|
1 |
压缩机（2P）压缩机 |
台 |
1 |
|
|
2 |
高低压力控制器 |
只 |
1 |
|
|
3 |
低压表 |
只 |
1 |
3.8MP |
|
4 |
高低压表 |
只 |
2 |
|
|
5 |
过滤器 |
个 |
1 |
|
|
6 |
视液镜 |
个 |
1 |
|
|
7 |
低压表 |
只 |
1 |
1.8MP |
|
8 |
膨胀阀 |
只 |
1 |
|
10、设备主要配置清单
|
编号 |
名称 |
单位 |
数量 |
说明 |
|
1 |
模拟客房，800*500*500MM |
套 |
1 |
|
|
2 |
风机盘管 |
套 |
1 |
|
|
7 |
热水系统 |
套 |
|
|
|
8 |
升降阀（铜质） |
套 |
1 |
|
|
9 |
水管组件 |
套 |
1 |
|
|
10 |
水泵 |
台 |
1 |
|
|
11 |
电磁阀 |
套 |
1 |
|
|
14 |
智能温控器 |
只 |
1 |
|
|
15 |
钢架2000*1000*700MM |
套 |
1 |
|
|
19 |
膨胀水箱 |
只 |
1 |
不锈钢 |
实训项目：
1、氟地水和天水地水两种二联供系统实训
2、冬天供暖地过程控制实训
3、夏季制冷过程实训
4、中央空调的组成原理
常见问题：
1、如果我要购买家用二联供中央空调实训装置,家用二联供中央空调实训系统，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的家用二联供中央空调实训装置,家用二联供中央空调实训系统是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开家用二联供中央空调实训装置,家用二联供中央空调实训系统的发票，您需要提供开票资料。
3、你们的家用二联供中央空调实训装置,家用二联供中央空调实训系统都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
