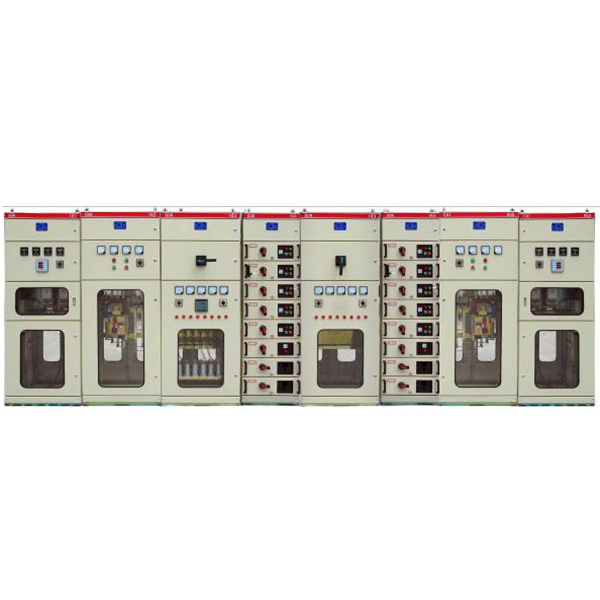

ZRGPD-05B智能供配电实训装置

一、概述：
智能供配电实训装置是依据劳动和社会保障部《变配电室值班电工职业标准》，参考劳动和社会保障部、电力行业职业技能鉴定指导中心、机械工业职业技能鉴定指导中心、能源部电力司编写的相关职业技能鉴定指导书、培训大纲、培训教材、题库而研制的。实训项目涉及变配电室的高低压电器与成套设备、监盘与抄表、电力继电器及继电保护、倒闸操作、典型低压电气线路等内容，可以作为职业学校、技工学校的供配电专业及相关专业学生实训设备和变配电室值班电工培训考核鉴定平台。
二、特 点
1.一次系统采用典型、现场常用的真实元件，全力创造专业岗位的真实环境；
2.一次系统接线典型、丰富，可以模拟实现各种要求下的倒闸操作；

序号	设备名称		单位	数量	备注
1	10KV高压供配电实训系统	ZRGPD-05B-1	台	2
2	低压供配电实训系统	ZRGPD-05B-2	台	5
3	工厂供配电自动化控制系统		套	1
4	实训故障plc后台自主设定系统		套	1

高压开关柜工艺及要求设计，分为母线隔室、断路器隔室、电缆隔室及低压隔室等，避雷器、电流互感器、接地闸刀、真空断路器等器件。适用于职业院校、技工学校等作为高级维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。
2、技术参数：

序号	设备名称	设备规格	单位	数量	备注
1	10kv高压配电开关柜计量柜	800×1500×2200mm	套	1
2	10kv高压配电开关柜出线柜	800×1500×2200mm	套	1
3	380V变380V平变变压器	定制	套	1
4	配套接线铝排	国标	套	1
5	配套易损器材	国标	套	1
6	工程材料	国标	套	1
7	实训指导书		套	1

设备编号	设备元件名称	规格型号	单位	数量
10KV进线隔离柜	隔离手车	630A	台	1
	带电显示器	DXN	套	1
	显示器瓷瓶		只	3
	小型断路器	DZ47-60/2P C4A	只	3
	按钮	LA38-22	只	2
	蜂鸣器	HRB-P80	只	1
	加热器	100W	只	2
	温湿度控制器	TR20-2H1	只	1
	照明灯	CM-1,AC220V	只	1
	绝缘支柱	10KV	只	3
	触头盒	JYH1-10/150	只	6
	静触头	￠49*82	只	6
	穿墙套管	JCD6-10	只	3
	小母线座	JH-15	只	1
	接线端子		节	80
	辅材费用	含导线，线鼻子，螺丝等	台	1
	铝排及热缩套管		套	1
	壳体	KYN28A-12	套	1
	微机保护装置		套	1

5、10KV总柜详细配置清单：

设备编号	设备元件名称	规格型号	单位	数量
10KV总柜	真空断路器	VS1-12/630 25KA	只	1
	电流互感器	LZZBJ9-10A	只	3
	零序电流互感器	LXK-120	只	1
	带电显示器	DXN	套	1
	电流表	42L6-A	只	3
	避雷器	YH5WZ-17/45	只	3
	接地开关	JN15-12/31.5-210	只	1
	小型断路器	DZ47-60/2P C6A	只	4
	小型断路器	DZ47-60/3P C6A	只	2
	触头盒	JYH1-10/150	只	6
	静触头	￠49*82	只	6
	绝缘子		只	6
	小母线座	JH-15	只	1
	温湿度控制器	TR20-2H1	只	1
	转换开关	LW2-16D/9.6780.4	只	1
	指示灯	AD11-220V	只	5
	按钮	LA38-12	只	2
	旋钮	LA38-20×2	只	1
	照明灯	25W,AC220V	只	1
	接线端子		节	80
	辅材费用	含导线，线鼻子，螺丝等	台	1
	铝排及热缩套管	50*5	套	1
	壳体	KYN28A-12	台	1

6、实训项目：
1、高压器件的认知实训
2、高压一次回路图的测制实训
3、高压二次回路图的测制实训
4、高压配电电缆连接实训
5、真空断路器的检查与试验实训
6、10KV电压互感器认知实训
7、10KV电力互感器认知实训
8、高压柜接地刀认知操作实训
9、微机线路保护装置实训
1）保护和自动功能：
（1）三段式复合电压方向过流保护；
（2）反时限复压过流保护；
（3）三段式零序方向过流保护；
（4）反时限零序过流保护；
（5）合闸加速保护；
（6）低频减载功能；
（7）三相重合闸（无压或不检）；
（8）过负荷告警；
（9）3U0 越限告警；
（10）TV 断线判别；
（11）独立操作回路。
2）测控功能：
（1）22 路外部开关量输入遥信采集，断路器位置、手动分闸及事故遥信；
（2）正常断路器遥控分合、小电流接地探测遥控分闸；
（3）IA、IB、IC、3I0、UA、UB、UC、P、Q、Cosφ、F 等模拟量采集的遥测；
11、高压供配电设计
12、智能抄表系统认知实训
五、低压配电操作实训室设备
1、产品概述：
该实训装置主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件。适用于职业学院、技工学校等用于高级维修电工的实训考核。
2、技术参数：
工作电源：三相五线  380V±5%  50Hz
安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
外形尺寸：600×800×2200mm
额定电流：100A
工作环境：温度0℃～50℃
相对湿度35～85%  海拔＜4000m

序号	设备名称	设备型号	设备规格	单位	数量	备注
1	计量控制实训柜	GCK	600×800×2200mm	台	2
2	进线控制实训柜	GCK	600×800×2200mm	台	2
3	电容补偿实训柜	GCK	600×800×2200mm	台	2
4	出线控制实训柜	GCK	600×800×2200mm	台	2
5	联络柜	GCK	600×800×2200mm	台	1
6	三相异步电机	1.1KW  380V		台	1
7	实训指导书			份	1
8	工程材料		国标	套	1

N0	配置名称	型号规格	备注
1	计量控制实训柜	配置有互感器、电能表、电压电流表等，作为总电能的计量。学生能自行连接控制线路。
2	进线控制实训柜	配置有万能式断路器、互感器、电压电流表，作为总电源的进线控制。学生能自行连接控制线路。
3	电容补偿实训柜	配置有补偿电容、交流接触器、电抗器、功率因数补偿控制器、电压电流表、功率因数表等，作为电源功率因数的补偿。学生能自行连接控制线路。
4	出线控制实训柜	配置有自动空气断路器、互感器、电压电流表等，作为电能的分组控制。学生能自行连接控制线路。
5	联络柜	配置有隔离开关等，作为电能的分组控制。学生能自行连接控制线路。
6	安装调试

6、实验内容：
1.电力变压器的认知实训
2.电压器件的认知实训
3.低压一次回路图的测绘实训
4.低压二次回路图的测绘实训
5.计量柜的接线实训
6.进线柜的接线实训
7.电容补偿柜的接线实训
8.出线柜的接线实训
9.联络柜的接线实训
10.低压柜倒闸操作
11.低压供配电设计
12.低压供配电接线实训
7、低压柜由：计量柜、进线柜、补偿柜、出线柜、联络柜五个柜体组成。
1.教学低压计量控制实训柜
1)、设备概述：
主要由三相有功电能表、三相无功电能表、接线铝排等组成，用于计量线路中有功功率与无功功率。
2）、技术参数：
工作电源：三相五线  380V±5%  50Hz
安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
外形尺寸：660×800×2200mm
额定电流：250A
工作环境：温度0℃～50℃
相对湿度35～85%  海拔＜4000m
3）、设备结构
整个柜体为钢制结构，经过机械加工成形，外表面喷涂彩色环氧聚塑，坚固美观。
4）、设备配置: (每台本配置)


NO	配置名称	型  号	规格(长×宽×高)	单位	数量	备注
1	全钢制结构柜体		660×800×2200	台	1
2	三相四线有功电能表	DT862-4型		块	1
3	三相四线无功电能表	DX862-4型		块	1
4	电流互感器			套	3

5)、详细配置清单：

设备编号	设备元件名称	规格型号	单位	数量
计量柜	三相四线有功电度表	DTS196	只	1
	三相四线无功电度表	DXS196	只	1
	有功功率显示	6L2-kW	只	1
	无功功率显示	6L2-VAR	只	1
	电压表（指针式）	6L2-V	只	1
	电流表（指针式）	6L2-A	只	3
	综合显示仪表（数显式）	PY194E-2S4	只	1
	辅材费用	含导线，线鼻子，螺丝等	台	1
	铝排及热缩套管		台	1
	壳体	GCK 800*600*2200	台	1

2.教学低压进线控制实训柜
1)、设备概述：
主要由隔离开关、万能低压断路器、控制按钮、指示灯等部分组成，主要用于线路中电源的隔离及带负载的启停控制。
2）、技术参数：
1、工作电源：三相五线  380V±5%  50Hz
2、安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
3、外形尺寸：800×600×2300mm
4、额定电流：250A
5、工作环境：温度0℃～50℃
6、相对湿度35～85%  海拔＜4000m
3）、设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。
4）、设备配置:(每台本配置)


NO	配置名称	型号	规格	单位	数量	备注
1	全钢制结构柜体		600×800×2200	台	1
2	三相四线指针式电流表	正泰		套	3
3	三相四线指针式电压表	正泰		个	1
4	正泰万能转换开关	LW5D-16YH3/3		套	2
5	万能式断路器	DW15-200		个	1
6	电流互感器	LMZ3-0.66		套	4
7	控制箱	DK-10		个	1
8	分闸、合闸控制按钮			套	4

5）、详细配置清单：

设备编号	设备元件名称	规格型号	单位	数量
进线柜	断路器	DW15-630/160A	只	1
	电压表	6L2-V 450V	只	1
	电流表	6L2-A	只	3
	电流互感器	BH-0.66	只	6
	电压转换开关	LW5-16YH3/3	只	1
	空气开关（带漏电保护）	DZ47LE-63/4P C40A 30mA	只	1
	辅材费用	含导线，线鼻子，螺丝等	台	1
	铝排及热缩套管	50*6	台	1
	壳体	GCK 800*600*2200	台	1

3.教学电容补偿实训柜
1）、设备概述：
主要由无功功率自动补偿装置、补偿电容器、电抗器、交流接触器、热过载继电器、电压表、功率因数表等部分组成，可根据驱动负载的性质自动地切换补偿电容的数量。
2）、技术参数：
1、工作电源：三相五线  380V±5%  50Hz
2、安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
3、外形尺寸：800×600×2300mm
4、额定电流：125A
5、工作环境：温度0℃～50℃
6、相对湿度35～85%  海拔＜4000m
3）、设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。
4）、设备配置: (每台基本配置)


NO	配置名称	型  号	规格(长×宽×高)	单位	数量	备注
1	全钢制结构柜体		600×800×2200	台	1
2	电流互感器	LM2J1-0.5		套	3
3	交流接触器	CJ20-40		套	6
4	热过载继电器	JR36-63		套	6
5	有填料管式熔断器插座	RT14-32		套	6
6	正泰万能转换开关	LW-16		套	2
7	无功率自动补偿控制器	JKG2B-6		个	1
8	三相四线指针式电流表	正泰		套	3
9	三相四线指针式功率因数表	正泰		个	1
10	回路控制指示灯			套	12
11	电源线			m	适量

5）、详细配置清单

设备编号	设备元件名称	规格型号	单位	数量
补偿柜	补偿电容器	BSMJ0.4	只	5
	接触器	CJ19	只	5
	小型断路器	DZ47-60/3P C25A	只	5
	功率因数表	6L2-C0$	只	1
	自动补偿控制器	JKL5CF	只	1
	辅材费用	含导线，线鼻子，螺丝等	台	1
	铝排及热缩套管	GCK	台	1
	壳体	GCK 800*600*2200	台	1

4.教学出线控制实训柜
1）、设备概述：
主要由隔离开关、低压断路器、铝排等部分组成。可根据负载的大小选择相应规格的漏电断路器控制输出。
2）、技术参数：
1、工作电源：三相五线   380V±5%  50Hz
2、安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
3、外形尺寸：860×600×2300mm
4、额定电流：250A
5、工作环境：温度0℃～50℃
6、相对湿度35～85%  海拔＜4000m
3）、设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。
4）、设备配置: (每台基本配置)


NO	配置名称	型  号	规格(长×宽×高)	单位	数量	备注
1	全钢制结构柜体		600×800×2200	台	1
2	回路控制指示灯			套	4
3	三相四线指针式电流表	正泰		套	4
4	万能转换开关	LW-16		个	1
5	塑料外壳式断路器	DZ20J-100/3300		套	6
6	电流互感器	LMZ3-0.66		套	6
7	电源线			m	适量

5）、详细配置清单：

设备编号	设备元件名称	规格型号	单位	数量
出线柜（动力及照明柜	塑壳	NM1-63S/3300-16A	只	6
	接触器	CJX4	只	6
	电流表	99T1	只	6
	按钮		只	12
	指示灯		只	12
	辅材费用	含导线，线鼻子，螺丝等	台	1
	铝排及热缩套管		台	1
	壳体	GCK 800*600*2200	台	1


六、PLC故障设置系统
