一、技术要求
1、实验项目：（共计73项实验）
1）平面连杆机构14种
2）凸轮机构7种
3）定轴齿轮机构2种
4）2K-H周转轮系1种
5）摆线针轮机构1种
6）棘轮机构4种
7）槽轮机构2种
8）不完全齿轮间歇运动机构1种
9）渐开线齿轮机构系列实验
①渐开线形成演示实验（4项）
②范成法渐开线生成实验(范成法渐开线齿廓形成实验）（6项）
③渐开线直齿圆柱齿轮几何参数测定实验：
a）标准直齿圆柱齿轮几何参数测定实验（8项）
b）正变位直齿圆柱齿轮几何参数测定实验（8项）
c）负变位直齿圆柱齿轮几何参数测定实验（8项）
d）渐开线直齿圆柱齿轮传动啮合参数测定实验（4项）
10）确定孔与轴的配合类型及基准制，选择加工精度等级
11）测绘零部件图及装配图
12）拟定零件加工工艺路线及装配工艺过程
2、基本结构

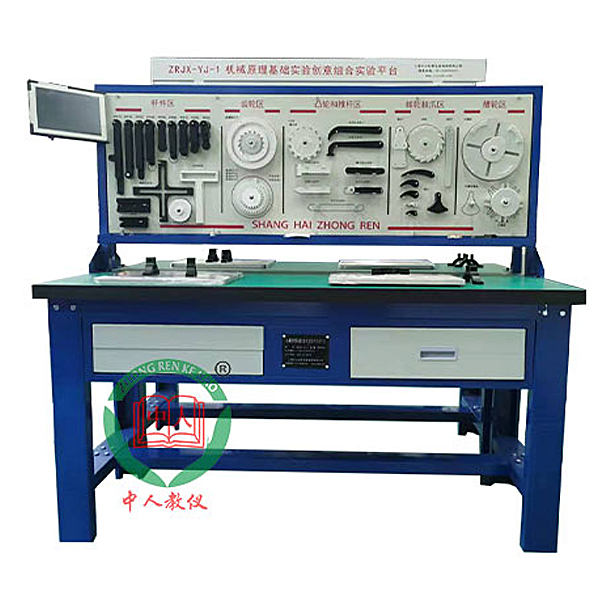

实验台配置实验桌，主要零部件挂在实训桌上的绘制图形和标注名称的存放架上，学生动手拼装时在实训桌上进行。实验台由机架模块、机构零部件模块、工作台模块、标准件模块、工量具模块、渐开线形成模块、齿廓形成仪模块、渐开线齿轮及其啮合参数测定模块等组成。
A、该工作台采用单面台式结构，上置10吋平板显示器1台，可显示操作各机构搭接拆装过程和使用方法，方便学生观看。
3、主要功能
实验台能够拼装30多种平面机构，还能学习培训《机械原理》课程“齿轮机构”一章中的渐开线的形成、特性，渐开线齿轮各部分的名称和尺寸，直齿圆柱齿轮公法线长度，一对渐开线齿轮的啮合传动，渐开线齿轮传动的重合度，渐开线齿轮的加工，渐开线齿轮的根切现象，用标准齿条型刀具切制标准齿轮而不发生根切的***少齿数，齿轮的变位原理，避免根切的***小变位系数，变位齿轮的几何尺寸，变位齿轮传动等14节的教学内容。
实验台配置实验桌，主要零部件挂在实训桌上的挂架上，学生动手拼装时在实训桌上进行；是一个集原理、设计、机械制造、装配及工艺检测等各知识训练于一体的综合实验台。
4、技术参数
1）工作台模块由工作台桌、挂板组成工作台桌：长1600mm、宽650mm、高800mm，有2个抽屉。平面机构存放架：长1600mm、高600mm，零部件分五个单元配挂齿轮机构存放架：长1600mm、高600mm，零部件分四个单元配挂。主要零部件挂在挂板上;实训桌、挂板和挂架采用优质冷作钢板经钣金加工而成。
2）机构零部件模块：由铝合金制而成分为：杆件类、齿轮类、凸轮和推杆类、棘轮棘爪类、槽轮类、其他件。
3）机架模块：由演示板组件、摇把组件组成
4）标准件模块
5）工量具模块
6）渐开线形成模块
7）齿廓形成仪模块
8）渐开线齿轮及其啮合参数测定模块
5、虚拟仿真教学系统
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，***终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的安装，正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮，考核分为十个考核点，部分考核点有3个选项，由学生自由选择，***终10项考核点选好后，提交确认，系统自动得出总分数以及各考核点的得分情况。
D、软件须为整体同一平台，不得以单独的资源展现。
E、同时为客户提供本软件的VR安装包方便用户拓展为VR实验，VR设备及软件安装调试不需提供。
机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器：点击进入后自动跳转到edrawings界面，模型均为三维模型，通过点击零部件显示零部件名称，可360°全方位旋转、放大、缩小、平移，同时可通过移动零部件功能，将整个减速器进行拆卸组装，同时可以选择主页按钮回到减速器***初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能，可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称，任意零件均可进行360°旋转
2、拆装演示：内置2个案例，将鼠标移动到某一零件位置时（底座与轴承座除外），该零件自动放大，并显示零件名称，设有拆卸与装配按钮，功能由软件自动完成轴系结构拆卸与装配。三维场景均可进行360°全方位旋转、放大、缩小、平移。
3、实战操作：三维零件整齐摆放于桌面，由学生手动选择对应的零件并移动至轴系结构上，摆放顺序正确且位置正确时零件才能安装上去，设有重新开始按钮，方便学生重新进行虚拟实验。将鼠标移动到某一零件位置时（底座与轴承座除外），该零件自动放大，并显示零件名称。
C、常见机械机构设计与仿真可选铰链四杆机构设计与分析、I\II型曲柄摇杆机构设计与分析、偏置曲柄滑块机构设计与分析、曲柄摆动导杆机构设计与分析、铰链四杆机构轨迹综合、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮。
1、各个机构应当能输入相对应的参数，由软件自动计算参数，并可进行运动仿真和自动绘制曲线图。
D、机构资源库可选平面连杆机构11种、凸轮机构5种、齿轮机构6种、传动机构8种、加紧机构11种、轮系机构6种、其他机构（机械设备模拟）8种
E、汽油机发动机的虚拟拆装可选曲轴箱装拆演示、曲轴箱虚拟装配、配气系装拆演示、配气系虚拟装配
1、曲轴箱装拆演示与配气系装拆演示均设有拆卸按钮、装配按钮、重新开始、分解观察按钮，将鼠标移动到某一零件位置时，该零件自动放大，并显示零件名称，功能由软件自动完成轴系结构拆卸与装配。使用分解观察按钮时，曲轴箱或配气系三维模型自动展示爆炸图，可进行360°全方位旋转、放大、缩小、平移
2、曲轴箱虚拟装配与配气系虚拟装配的三维零件均整齐摆放于桌面，均由学生手动选择对应的零件并移动至机构上，当摆放顺序正确且位置正确时零件才能安装上去，设有重新开始按钮，方便学生重新进行虚拟实验。将鼠标移动到某些零件位置时，自动显示零件名称。
