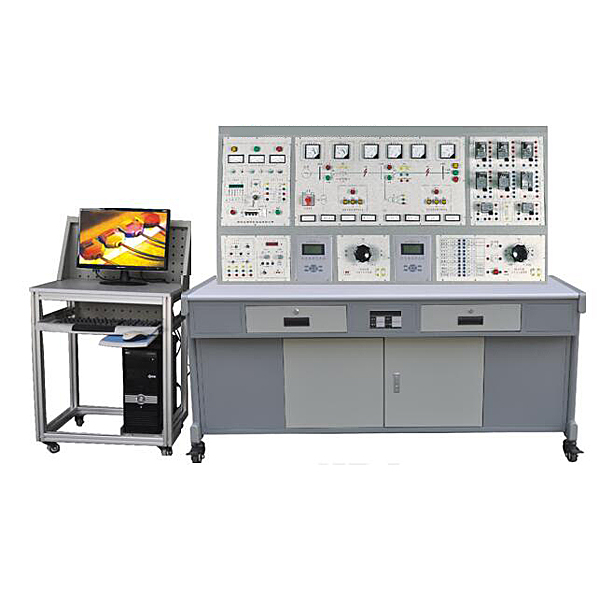

电力系统微机线路保护实验装置

一、装置的安全保护体系

三相四线制电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示与保护。

控制屏电源由接触器通过起、停按钮进行控制。

屏上装有电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象发生，即告警并切断总电源，确保实验安全。

三相调压器原、副边设有过流保护技术，相间、线间过电流或直接短路均能自动保护。

设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。

二、实验项目

系统实验

模拟系统正常﹑最大﹑最小运行方式实验

模拟系统短路实验

保护装置静态试验

微机保护装置基本功能试验

微机定时限过电流保护

微机无时限电流速断保护

微机带时限电流速断保护

阶段式电流保护

运行方式对保护灵敏度的影响及灵敏度校验

电流电压连锁保护

反时限保护实验

阶段式过电流保护与自动重合闸前加速

阶段式过电流保护与自动重合闸后加速

其它线路保护形式研究

 功率方向过电流保护实验

 零序电流保护实验

 过负荷保护实验


电力系统微机线路保护实验装置,洗衣机维修技能实训台

一、产品概述：

波轮式洗衣机维修技能实训考核装置是根据《中华人民共国教育行业标准——电子技术应用专业仪器设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《家用电子产品维修工职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研制的。适合高职院校、职业校的应用电子技术、电子电器应用与维修、机电等专业课程的实训教学。

波轮式洗衣机维修技能实训考核装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中机电类维修实操，初级、中级技术鉴定考核。

二、系统特点

1、配套性：本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到内部电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学目标，深入理解机器的工作原理。

2、实用性：本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的洗衣机故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。

3、综合性：实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握波轮式洗衣机工作方式，提升学生的综合能力和应变能力。

三、技术性能：

1、输入电源：单相三线制   220VAC±10%  50Hz

2、工作环境：温度-10℃～+40℃  相对温度≤85%  海拔≤4000m

3、漏电保护：漏电动作电流不大于30mA 动作时间不大于0.1秒

4、装置容量：≤300VA

5、外形尺寸：1800×800×1400mm

四、系统组成：

本装置由波轮洗衣机实物、电气控制板、实训考核系统和实验台组成

1、波轮洗衣机实物：采用流行波轮实体设计，包括进排水系统，电动机及机构传动系统，支承机洗涤脱水机构；

2、电气控制板：波轮洗衣机的电气控制系统，包括水位检测、电磁阀控制电路、电机控制、电动程控制器、自动控制处理器等单元；

3、实训考核系统：故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控。

4、实训控制柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定，利于实训室布局。柜体为防水、防水、耐磨铝合金材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密结合在一起，便于学生操作。

5、用电安全与触电急救虚拟仿真系统：软件采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施，减少电气事故的发生。
