ZRJX-PMA平面机构运动设计分析与测试实验台

更新时间:2023-07-17 16:19:09

选配:工作台、电脑自备或由厂家打包,可另加空间机构

用户关注度:

简要描述:

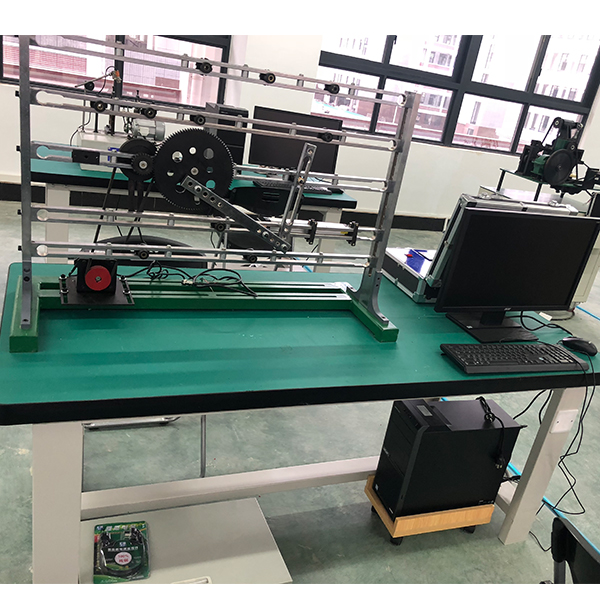

平面机构运动设计分析与测试实验台,平面机构实验台主要由机架、步进电机、带传动装置和一个零件存放箱组成,零件存放箱内配备有可拼装数十种平面机构的各种零部件。

详细介绍
实验台能较好地完成从机构运动方案创新设计、仿真、拼装到运动参数测试分析全过程。可培养学生对机构运动方案的创新设计,并自己动手搭接机构,研究机构的运动参数,是培养学生掌握测试分析和实践动手能力的综合实验台。适用于机械原理机械设计机械创新设计等课程开设平面机构设计性、综合性和创新性实验,是构建开放性创新型实验室的重要设备之一。
实验项目
1、平面机构组成原理的拼装及仿真设计实验
2、平面机构运动参数测试分析实验
3、计算机软件虚拟实验
实验内容
平面机构组成原理的拼装及仿真设计实验
(1)齿轮-对心曲柄滑块机构
(2)齿轮-偏置曲柄滑块机构
(3)等速运动-等加速等减速运动规律凸轮机构
(4)简谐运动规律凸轮机构
(5)槽轮机构
(6)齿轮—曲柄摇杆机构
(7)曲柄摆块-齿条齿轮机构
(8)摆块机构
(9)摆动导杆-对心滑块机构
(10)摆动导杆-偏置滑块机构
(11)正弦机构
(12)摆动导杆-双摇杆机构
(13)齿轮-齿轮齿条机构(手动)
主要技术特点:
1.该实验台可对学生进行虚拟拼装和实物拼装两次训练,能节省实物拼装用时。
2.该实验台主要由机架、步进电机带传动装置和一个零件存放箱组成,零件存放箱内配备有可拼装数十种平面机构的各种零部件。
2.本实验台采用步进电机做机构的驱动装置,步进电机稳定运行时,转速稳定而**,是开环控制系统的理想驱动源。
3. 该实验台配备了三维虚拟仿真软件,能很好地支持虚拟仿真实验与运动参数的测试分析。
4.虚拟仿真教学系统
机械实训安全教育虚拟仿真软件:本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,设有机械安全距离实验,机械安全保护装置实验、机械安全防护设计基础考核,实验进行时,三维漫游画面采用箭头与脚印图案提示移动至实验位置,机械对象周围圆圈显示了工作半径,实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验(内分2种围栏高度与开口大小),选择进入后,镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求,错误示范:实验过程为人体进入机械对象工作半径受到伤害后,血色画面与语音提醒收到机械伤害,并回至原位并进行下一实验,***终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验,可选类别(安全输入、安全控制、安全输出、其他)、生产厂家、产品列表(安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏)。安装位置有蓝色闪烁框架提醒,实验流程:选择安全护栏并安装、选择安全连锁开关(或选择安全光幕、安全垫、安全激光扫描仪)并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时,系统将提示报警音,且机械对象停止工作,选择电气控制箱上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的安装,正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮,考核分为十个考核点,部分考核点有3个选项,由学生自由选择,***终10项考核点选好后,提交确认,系统自动得出总分数以及各考核点的得分情况。
D、软件须为整体同一平台,不得以单独的资源展现。
E、同时为客户提供本软件的VR安装包方便用户拓展为VR实验,VR设备及软件安装调试不需提供。
机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器***初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知:内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称,任意零件均可进行360°旋转
2、拆装演示:内置2个案例,将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称,设有拆卸与装配按钮,功能由软件自动完成轴系结构拆卸与装配。三维场景均可进行360°全方位旋转、放大、缩小、平移。
3、实战操作:三维零件整齐摆放于桌面,由学生手动选择对应的零件并移动至轴系结构上,摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称。
C、常见机械机构设计与仿真可选铰链四杆机构设计与分析、I\II型曲柄摇杆机构设计与分析、偏置曲柄滑块机构设计与分析、曲柄摆动导杆机构设计与分析、铰链四杆机构轨迹综合、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮。
1、各个机构应当能输入相对应的参数,由软件自动计算参数,并可进行运动仿真和自动绘制曲线图。
D、机构资源库可选平面连杆机构11种、凸轮机构5种、齿轮机构6种、传动机构8种、加紧机构11种、轮系机构6种、其他机构(机械设备模拟)8种
E、汽油机发动机的虚拟拆装可选曲轴箱装拆演示、曲轴箱虚拟装配、配气系装拆演示、配气系虚拟装配
1、曲轴箱装拆演示与配气系装拆演示均设有拆卸按钮、装配按钮、重新开始、分解观察按钮,将鼠标移动到某一零件位置时,该零件自动放大,并显示零件名称,功能由软件自动完成轴系结构拆卸与装配。使用分解观察按钮时,曲轴箱或配气系三维模型自动展示爆炸图,可进行360°全方位旋转、放大、缩小、平移
2、曲轴箱虚拟装配与配气系虚拟装配的三维零件均整齐摆放于桌面,均由学生手动选择对应的零件并移动至机构上,当摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某些零件位置时,自动显示零件名称。
主要配置及技术参数:
1.步进电机 1台  额定转矩 6N.m;转速 n=0-100r/min;
2.平面机构测控驱动调速盒 1个;
3.零件存放箱 1个;可升级为零件柜。
4.专用虚拟软件光盘 1张;
5.专用测试分析软件光盘 1张;
6.实验台机架数量:1个 外形尺寸:1200×350×650mm。
