中人ZRQCF-2柴油发动机运行实训台

更新时间:2023-01-07 13:44:32

可选品牌:可选德系、日系、美系;大众、丰田、雪佛兰;帕萨特等

用户关注度:

简要描述:

柴油发动机运行实训台,柴油发动机维修实训装置实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。

详细介绍
一、产品简介

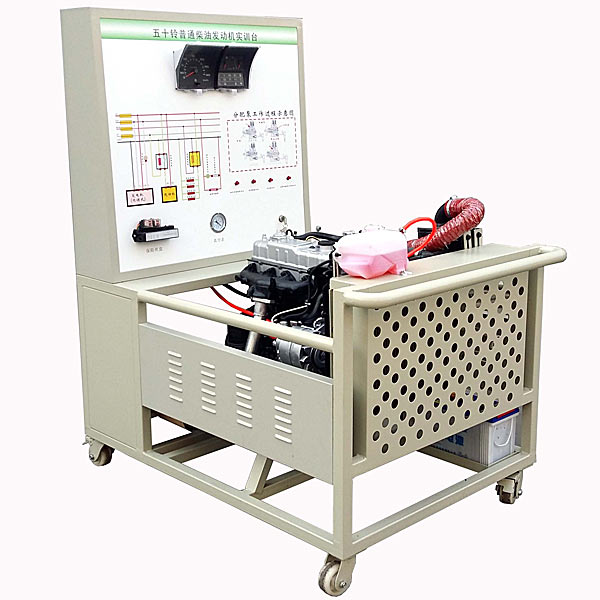

该设备采用 柴油发动机为基础,可运行发动机,进行起动、加速、减速等工况的实践操作,真实展示普通柴油发动机的组成结构和工作过程。

二、功能特点
1.真实可运行的普通柴油发动机,充分展示普通柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和柴油发动机实物,认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表,可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号,如电阻、电压、电流、信号等。
5.实训台配备有油门控制装置,可方便对发动机加速减速。
6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
7.实训台底座采用钢结构焊接,表面采用喷烤漆工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
8.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器最初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知:内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称,任意零件均可进行360°旋转
2、拆装演示:内置2个案例,将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称,设有拆卸与装配按钮,功能由软件自动完成轴系结构拆卸与装配。三维场景均可进行360°全方位旋转、放大、缩小、平移。
3、实战操作:三维零件整齐摆放于桌面,由学生手动选择对应的零件并移动至轴系结构上,摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称。
C、常见机械机构设计与仿真可选铰链四杆机构设计与分析、I\II型曲柄摇杆机构设计与分析、偏置曲柄滑块机构设计与分析、曲柄摆动导杆机构设计与分析、铰链四杆机构轨迹综合、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮。
1、各个机构应当能输入相对应的参数,由软件自动计算参数,并可进行运动仿真和自动绘制曲线图。
D、机构资源库可选平面连杆机构11种、凸轮机构5种、齿轮机构6种、传动机构8种、加紧机构11种、轮系机构6种、其他机构(机械设备模拟)8种
E、汽油机发动机的虚拟拆装可选曲轴箱装拆演示、曲轴箱虚拟装配、配气系装拆演示、配气系虚拟装配
1、曲轴箱装拆演示与配气系装拆演示均设有拆卸按钮、装配按钮、重新开始、分解观察按钮,将鼠标移动到某一零件位置时,该零件自动放大,并显示零件名称,功能由软件自动完成轴系结构拆卸与装配。使用分解观察按钮时,曲轴箱或配气系三维模型自动展示爆炸图,可进行360°全方位旋转、放大、缩小、平移
2、曲轴箱虚拟装配与配气系虚拟装配的三维零件均整齐摆放于桌面,均由学生手动选择对应的零件并移动至机构上,当摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某些零件位置时,自动显示零件名称。
三、技术规格
外形尺寸:1500×1000×1700mm(长×宽×高)
工作电源:直流12V
燃油标号:依发动机型号
油箱容积:10L
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
面板机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:120*80mm
四、基本配置(每台)
序号 名 称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子以及彩色电路图
(950*900*4mm铝塑板)
1
2 组合仪表 原车 1
3 点火开关 原车 1
4 普通柴油发动机总成 原车 1
5 燃油箱 10L 1
6 油门控制装置   1
7 进、排气管(带保护罩) 原车 1
8 水箱(含不锈钢保护罩)   1
9 蓄电池 12V 80Ah 1
10 继电器 含:起动继电器、预热继电器等 1
11 保险丝盒   1
12 电源总开关 50A 1
13 移动台架(带自锁脚轮装置) 1500×1000×1700mm(长×宽×高) 1
14 故障模拟与排除装置   1
15 设备教师手册   1
16 设备合格证、保修卡   1


常见问题:

1、如果我要购买柴油发动机运行实训台,柴油发动机维修实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的柴油发动机运行实训台,柴油发动机维修实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开柴油发动机运行实训台,柴油发动机维修实训装置的发票,您需要提供开票资料。

3、你们的柴油发动机运行实训台,柴油发动机维修实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
