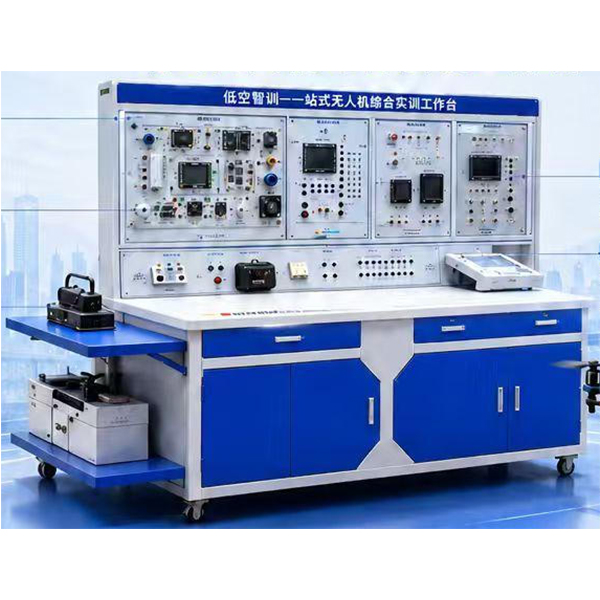

一、概述
多功能无人机综合实训平台是根据职业教育的教学实训要求研发的产品，适合高职院校、职业学校的《无人机应用技术》《无人机操控与维护》《航空装备类》等课程的教学实训装置，培养掌握无人机系统结构、飞行控制、装调维修、二次开发等专业理论知识和专业实践技能，从事无人机研发、装调、运维、改装、技术管理等方面的技能应用型人才。实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站所专业培训，以及个人爱好开发、维修工作台的理想设备。
本装置采用一机两用、可替换挂箱的模块化设计，同时保证整个实训系统的完整性和合理性，整套实训设备可覆盖多类型无人机全流程教学需求，支持多场景、多维度实训教学。
系统配置了可快速插拔替换的功能挂箱，包含四旋翼无人机挂箱、仿生无人机挂箱、固定翼无人机挂箱、垂起无人机挂箱等多种核心实训模块，可根据教学需求灵活切换，实现 “一台设备、多机实训”，大幅提升设备利用率与教学覆盖度。同时，装置集成 3D 打印机、激光切割机等快速成型设备，为学员提供从结构设计、零件加工到整机装调的全流程开发环境，极大提升学员的创新设计与工程实践能力。
工作台采用双功能区一体化设计：一侧为装调检修功能区，在各挂箱实训区域设置了多维度参数监测点，便于学生测量、了解各系统参数的变化情况和无人机的工作状态，完成无人机 组装、调试、标定、检修等全流程实操训练；另一侧为故障排除与模拟飞行功能区，人为 增加故障模拟配置，使设备能复现多种实际运行中的常见故障，供学生动手排查与维修， 同时配套模拟飞行操控系统，可完成无人机模拟飞行、航线规划、操控训练等实训内容，让 学生全面掌握无人机装调、运维、操控全链条技能知识，提升动手能力与岗位实用性。
实训装置直观展示了不同类型无人机的系统结构、工作原理，可清楚地看到飞控系统、 动力系统、传感系统、通信系统的结构及主要部件的实物，系统配置有交直流电压表、参数显 示屏、信号指示灯，使整个系统的实时工作状态一目了然，便于教学演示讲解及学生对课本知 识的理解掌握。此外，系统中集成了飞控调试接口、传感器校准模块、数据采集终端，可实时 采集无人机飞行数据，用于数据分析与故障诊断。整套实训装置集多类型无人机实训系统、电 气控制系统、故障模拟系统、快速成型加工系统、创新开发系统于一体，满足多层次实训教学的要求。
系统核心模块由可替换挂箱单元（四旋翼 / 仿生 / 固定翼 / 垂起无人机实训挂箱）、飞控调试单元、动力测试单元、3D 打印单元、激光切割单元、电气控制单元、故障模拟单元、 数据采集单元等组成。
二、技术参数：
电源：AC220V±5%（三相五线） 50Hz
外形尺寸：2000×1000×1800MM（可根据需求定制）
适配挂箱类型：四旋翼无人机挂箱、仿生无人机挂箱、固定翼无人机挂箱、垂起无人机挂箱（支持定制拓展）
挂箱切换方式：快拆式结构。
3D 打印机参数：成型尺寸≥200×200×200mm，打印精度 ±0.1mm，支持 PLA/ABS 等多耗材。
激光切割机参数：切割功率≥50W，切割幅面≥300×200mm，支持亚克力 / 薄木板等材料。
飞控系统：支持多旋翼 / 固定翼 / 垂起多机型适配，内置 GPS、IMU、气压计等多传感器。
动力测试范围：电机转速 0-10000rpm，推力 0-5kg，电压 0-24V，电流 0-20A。
数据采集：支持 16 路模拟量 / 数字量同步采集，采样率≥100Hz 安全保护：具有过电压、过电流、漏电保护装置，安全符合国家标准工作。
环境：温度 0-40℃，相对湿度≤85%（无凝露）。
三、功能说明
（一）可替换挂箱实训模块
四旋翼无人机挂箱：包含四旋翼无人机整机、飞控系统、动力系统、传感系统、通信系统，可完成无人机组装、调试、飞行操控、故障诊断等实训
仿生无人机挂箱：包含仿生扑翼 / 仿生旋翼无人机整机，可完成仿生飞行原理、结构设计、动力匹配、飞行控制等实训
固定翼无人机挂箱：包含固定翼无人机整机、航测模块、飞控系统，可完成固定翼飞行原理、航线规划、航测作业、维护保养等实训，垂起无人机挂箱：包含垂直起降固定翼无人机整机，可完成垂起转换原理、多模 态飞行控制、长航时作业等实训
（二）创新开发与加工模块
3D 打印单元：支持无人机结构件、定制化配件的设计与加工，满足学员创新设计需求
激光切割单元：支持无人机机身、机架等板材结构的切割加工，拓展结构设计与加工实训
开发调试单元：提供开源飞控二次开发环境，支持飞控算法优化、自定义功能开发，提升学员研发能力
（三）综合实训功能
多类型无人机装调与维修实训、无人机飞行操控与模拟飞行实训、无人机故障诊断与排除实训、无人机结构设计与快速成型实训。
四、实训内容
1 掌握多机型模块化无人机实训系统的结构组成与工作原理，熟悉四旋翼、仿生、固定翼、垂起等不同类型无人机的核心部件、系统架构与技术特点。
2 熟练完成多机型无人机的组装、调试与标定，包括机架搭建、动力系统安装、飞控接线、传感器校准、参数调试等全流程实操。
3 掌握无人机系统的故障诊断与排除方法，能够通过参数监测、现象分析定位常见故障（如动力异常、传感器漂移、通信中断等），完成故障排查与修复训练。
4 熟练操作无人机模拟飞行系统，掌握多机型模拟飞行操控、航线规划、应急处置等技能，熟悉真实飞行的操作流程与安全规范。
5 掌握 3D 打印机、激光切割机的操作与应用，能够完成无人机结构件的设计、加工与改装，实现从设计到成品的全流程创新开发。
6 掌握无人机系统电气电路的组装、检测与检修方法，熟悉飞控、电调、电机、 传感器等部件的电路原理与故障排查技巧。
五、故障诊断与排除实训
1.由指导教师设置典型故障（如电机缺相、飞控不启动、rc 接收机不启动、电气断路等）。
2.学生通过观察系统运行状态、测量通断、、电流等参数，分析故障原因。
3.制定故障排除方案，完成故障修复并验证系统恢复正常运行。
4.记录故障现象、诊断过程与排除方法，形成故障分析。
