当前位置: 教学设备 > 产品展示 > 化工及物理实验 > 化工工艺实验 > 【新型】中人ZRHGGY-24乙醇气相脱水制乙烯实验装置
乙醇气相脱水制乙烯实验装置,乙醇气相脱水实训台

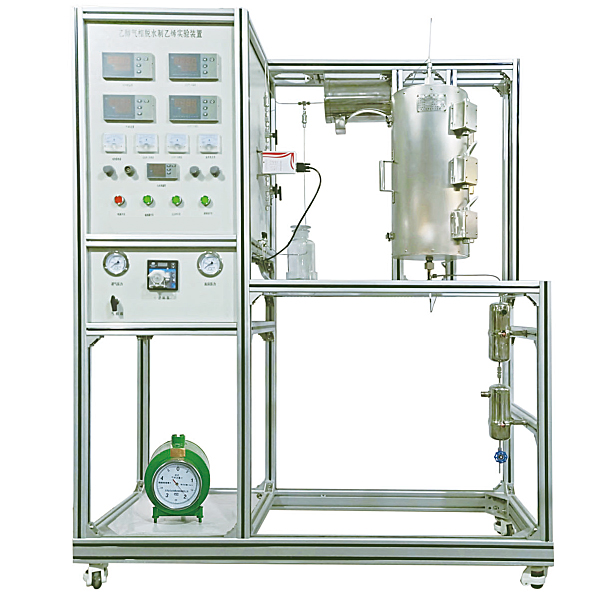

【新型】中人ZRHGGY-24乙醇气相脱水制乙烯实验装置

更新时间:2023-11-28 14:25:28

用户关注度:

简要描述:

乙醇气相脱水制乙烯实验装置,乙醇气相脱水实训台开启式管式炉、反应管、质量流量计、预热器、蠕动泵、压力表、阀门、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。

详细介绍
装置功能:
1、了解以乙醇气相脱水进行制备乙烯的过程,学会设计实验流程和操作;
2、掌握乙醇气相脱水操作条件对产物收率的影响,学会获取稳定的工艺条件的方法。
3、熟固定床反应器的特点以及其它有关设备的使用方法,提高实验技能。
4、全触摸集成化控制,高稳定数据传输,硬件加密。
主要配置:
开启式管式炉、反应管、质量流量计、预热器、蠕动泵、压力表、阀门、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施:
水:装置需冷却水,自带和自来水管相连的接口。
电:电压AC380V,功率3.5KW,标准三相四线制。每个实验室需配置1~2个接地点(安全地及信号地)。
实验物料:乙醇
1、技术参数 运行环境:温度0-40℃,相对湿度:≤90%RH,电源:电压:220V;工作压力:<0.5MPa。
2、1 路气体管路,气体质量流量控制器控制气体流量,流量规格:200ml/min,N2标定,准确度:±1%F.S。
3、Φ280*500mm开启式电阻丝加热炉,加热功率1.5KW,加热形式:碳化硅炉+金属内衬,**温度800℃。
4、管式固定床反应器:不锈钢316L,内径Φ15mm,长度500mm,催化剂装填量:1-10ml
5、预热器:功率500W,304不锈钢材质。内有防返混及防沟流装置;使用温度:室温-400℃,使用压力:常压。
6、产品冷凝器:316L卫生级不锈钢,Φ76×200mm(316L内盘管)。
7、气液分离器:容积500mL,316L卫生级不锈钢。
8、液体泵:蠕动泵,转速范围0.1~50rpm,流量:0.2-10ml/min,4~20mA远程输出控制。
9、鼓泡罐:容积1.0L,304不锈钢材质。
10、湿式气体流量计:额定流量:0.2m3/h,容积:2L,精度:±1%。
11、不锈钢防震指针压力表0-0.25MPa,数量2个。
12、温度传感器:K热电偶,显示分度0.1℃。
13、管路阀门:316L不锈钢精密卡套管和阀门。
14、节能环保冷凝系统:温度范围-10~20℃,5L,数字式,控温精度±0.5℃。
15、中央处理器:执行速度0.64μs,内存容量16K,内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议;功能:数据处理运算。
16、模拟量模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式。
17、温度模块:分辨率0.1℃,精度0.5%,内建RS485通讯模式。
18、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存4G,功能:中央处理器数据显示控制。
19、额定电压:380V,总功率:3.5kW。
20、外形尺寸:1500×550×1800mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
21、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
22、配数据采集软件一套,在线工业组态软件一套。
23、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示,内容如下:
A、湿式报警系统
1、系统概述:湿式报警系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置6道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示:展示湿式报警系统的工作原理,三维动画演示,三维模型半透明化,可以见内部水流。配备练习模块(内置4道选择题,选择正确与错误均有提示)
4、设计布置:设有选择题、计算题,每题均有计分,提交后显示正确答案与得分
B、气体灭火系统
1、系统概述:气体灭火系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置8道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示:展示气体灭火系统的工作原理,三维动画演示,三维模型半透明化,可以见内部气体。配备练习模块(内置3道选择题,选择正确与错误均有提示)
4、设计布置:设有6道选择题,每题均有计分,提交后显示正确答案与得分
C、逃生演练:采用趣味游戏的形式进行教学,在限定的时间内逃出着火房间,选择失误将直接进入分数界面。




常见问题:

1、如果我要购买乙醇气相脱水制乙烯实验装置,乙醇气相脱水实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的乙醇气相脱水制乙烯实验装置,乙醇气相脱水实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开乙醇气相脱水制乙烯实验装置,乙醇气相脱水实训台的发票,您需要提供开票资料。

3、你们的乙醇气相脱水制乙烯实验装置,乙醇气相脱水实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
