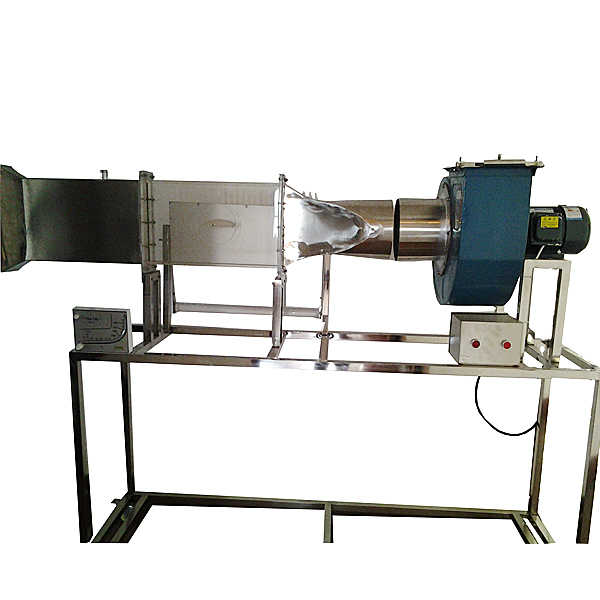

中人ZRHGRG-22多功能附面层实验台

更新时间:2023-12-05 15:18:18

用户关注度:

简要描述:

多功能附面层实验台,空气动力学实训装置通过实验了解实际流体绕圆柱体流体时,其表面压力分布的情况并与理想流体的压力分布相比较。

详细介绍

技术参数:
1、输入电源:三相AC380V±10% 50Hz,功率1.5KW。
2、离心风机参数:风量2200 m3/h,风压1000 Pa,功率1.5KW。
3、局部抽吸排风罩,透明有机玻璃材质;实验管道直径Φ160mm。
4、毕托管流量计配斜管微压计测流速:量程-10-700pa。
5、24管斜管压差计测量圆柱试件和机翼试件各点压力分布,长度800mm,,带高度移位尺。
6、实验风道,进风段和出风段采用304不锈钢材质,实验段采用透明有机玻璃材质,实验段可切换安装各种试件,彼此之间采用法兰螺母连接,方便拆卸。
7、外形尺寸:1700×500×1700mm,外形为不锈钢可移动支架,带双刹车轮。
8、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示,内容如下:
A、湿式报警系统
1、系统概述:湿式报警系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置6道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示:展示湿式报警系统的工作原理,三维动画演示,三维模型半透明化,可以见内部水流。配备练习模块(内置4道选择题,选择正确与错误均有提示)
4、设计布置:设有选择题、计算题,每题均有计分,提交后显示正确答案与得分
B、气体灭火系统
1、系统概述:气体灭火系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置8道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示:展示气体灭火系统的工作原理,三维动画演示,三维模型半透明化,可以见内部气体。配备练习模块(内置3道选择题,选择正确与错误均有提示)
4、设计布置:设有6道选择题,每题均有计分,提交后显示正确答案与得分
C、逃生演练:采用趣味游戏的形式进行教学,在限定的时间内逃出着火房间,选择失误将直接进入分数界面。
实验目的:
1、学习测量流体绕流物体时物体表面压力分布的方法。
2、通过实验了解实际流体绕圆柱体流体时,其表面压力分布的情况并与理想流体的压力分布相比较。
3、学习测量流体绕流机翼时机翼表面压力分布的方法。
4、测定在不同冲角下机翼的表面压力分布。确定平板不同截面处边界层厚度及边界层内速度分布剖面。
主要配置:
多翼式低噪音离心风机,实验可视风洞,自动调节风门,斜管微压计测前后阻力压差和流量压差,可调角度24管微压计测圆柱试件和机翼试件各点压力,可移动游标尺,不锈钢毕托管活动装置测试平板边界层,有机玻璃圆柱试件、有机玻璃机翼试件,可移动不锈钢支架等。


常见问题:

1、如果我要购买多功能附面层实验台,空气动力学实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的多功能附面层实验台,空气动力学实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开多功能附面层实验台,空气动力学实训装置的发票,您需要提供开票资料。

3、你们的多功能附面层实验台,空气动力学实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
