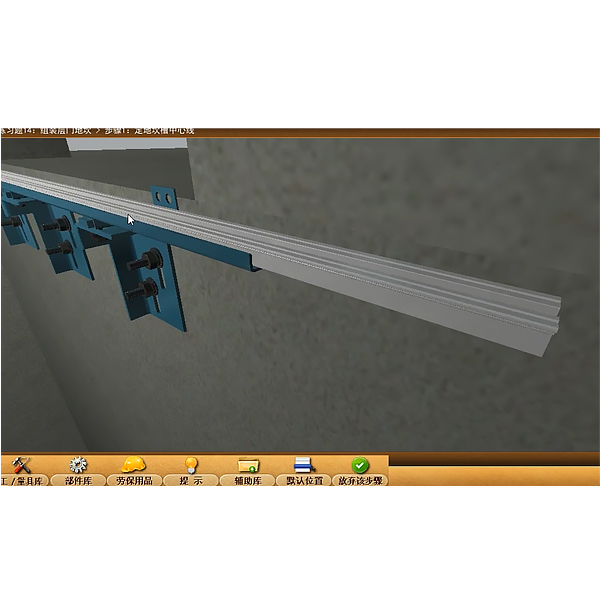

电梯电气控制原理虚拟仿真实训系统(PC云端)

更新时间:2024-01-27 16:43:17

用户关注度:

简要描述:

电梯电气控制原理虚拟仿真实训系统(PC云端),电梯电气教学软件可由教师自定义并上传其他需要共享的课件资源,如:电子教案、PPT、教学视频、图片、文档资料等。

详细介绍
1、管理子系统

管理子系统由用户管理、专业管理、教师管理、班级管理以及学生管理等组成。功能如下:
(1)用户管理:系统用户名称、账号、密码及权限定义;
(2)专业管理:包括专业名称,使用状态等信息;
(3)班级管理:包括班级名称、班级描述、所属专业等;
(4)教师管理:主要包括用户名、姓名、性别、电话号码、电子邮箱和所属专业等信息;
(5)学生(考生)管理:学生(考生)名称、账号、密码、班级等,接收考试或练习任务。

2、教学子系统
教学子系统由教学资源库、我的课件夹、学习任务发布、学习情况分析、学生端等功能模块组成,特点如下:
(1)管理平台自带的三维虚拟仿真教学资源库,该教学资源库由每门课程的3D动画教学资源包和3D虚拟实训资源包,按照项目、任务、知识技能点等构建而成,也可由教师自定义并上传其他需要共享的课件资源,如:电子教案、PPT、教学视频、图片、文档资料等;
(2)教师根据教学要求,可自定义具有自身特点的课件夹,课件夹既可以选择平台自带的三维虚拟仿真资源,也可以由教师自定义上传其他的课件资源,如:PPT、视频等,进行课堂教学;
(3)教师可根据教学进度,选择性地发布学习或实训任务,供学生课上或课后学习;
(4)教师端可查询学生在线、登录、学习时长、练习分数等。

3、考核子系统
(1)题库管理:
题库管理主要包括题库分类管理和题库内容管理:
题库分类管理:支持自定义,针对不同专业的考核项目,可按题型(如:单项选择题、多项选择题、判断题等)或题目内容的属性进行分类设置;
题库内容管理:可以按分类编辑题目,包括编号、内容、题型、所属分类、答案等信息,支持自定义和标准题目导入。
(2)考试管理:
考试管理包括组卷管理、考核管理模块;
组卷管理:包括考试班级、监考老师、考试时间、组卷等定义功能;可自定义组卷规则,支持手工和自动两种组卷方式;
考核管理:主要对考核过程及结果进行管理;包括监考端和学生(考生)端两大功能;监考端可以在线审核考生身份、设置和监察考生状态、管理考核结果等,学生(考生)端登录后即可进行在线答题。
(3)练习管理:
学生在线进行包括自测练习、组织统一考试、开展知识竞赛、布置课外作业或假期作业、智能组卷、答卷评阅与成绩管理等众多功能;
(4)学生(考生)端:
学生(考生)端模块提供学生上机进行模拟考试、正式考试、完成作业、完成练习。
虚拟仿真教学系统
机械实训安全教育虚拟仿真软件:本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,设有机械安全距离实验,机械安全保护装置实验、机械安全防护设计基础考核,实验进行时,三维漫游画面采用箭头与脚印图案提示移动至实验位置,机械对象周围圆圈显示了工作半径,实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验(内分2种围栏高度与开口大小),选择进入后,镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求,错误示范:实验过程为人体进入机械对象工作半径受到伤害后,血色画面与语音提醒收到机械伤害,并回至原位并进行下一实验,***终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验,可选类别(安全输入、安全控制、安全输出、其他)、生产厂家、产品列表(安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏)。安装位置有蓝色闪烁框架提醒,实验流程:选择安全护栏并安装、选择安全连锁开关(或选择安全光幕、安全垫、安全激光扫描仪)并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时,系统将提示报警音,且机械对象停止工作,选择电气控制箱上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的安装,正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮,考核分为十个考核点,部分考核点有3个选项,由学生自由选择,***终10项考核点选好后,提交确认,系统自动得出总分数以及各考核点的得分情况。
D、软件须为整体同一平台,不得以单独的资源展现。
E、同时为客户提供本软件的VR安装包方便用户拓展为VR实验,VR设备及软件安装调试不需提供。
机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器***初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知:内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称,任意零件均可进行360°旋转
2、拆装演示:内置2个案例,将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称,设有拆卸与装配按钮,功能由软件自动完成轴系结构拆卸与装配。三维场景均可进行360°全方位旋转、放大、缩小、平移。
3、实战操作:三维零件整齐摆放于桌面,由学生手动选择对应的零件并移动至轴系结构上,摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称。
C、常见机械机构设计与仿真可选铰链四杆机构设计与分析、I\II型曲柄摇杆机构设计与分析、偏置曲柄滑块机构设计与分析、曲柄摆动导杆机构设计与分析、铰链四杆机构轨迹综合、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮
1、各个机构应当能输入相对应的参数,由软件自动计算参数,并可进行运动仿真和自动绘制曲线图。
D、机构资源库可选平面连杆机构11种、凸轮机构5种、齿轮机构6种、传动机构8种、加紧机构11种、轮系机构6种、其他机构(机械设备模拟)8种
E、汽油机发动机的虚拟拆装可选曲轴箱装拆演示、曲轴箱虚拟装配、配气系装拆演示、配气系虚拟装配
1、曲轴箱装拆演示与配气系装拆演示均设有拆卸按钮、装配按钮、重新开始、分解观察按钮,将鼠标移动到某一零件位置时,该零件自动放大,并显示零件名称,功能由软件自动完成轴系结构拆卸与装配。使用分解观察按钮时,曲轴箱或配气系三维模型自动展示爆炸图,可进行360°全方位旋转、放大、缩小、平移
2、曲轴箱虚拟装配与配气系虚拟装配的三维零件均整齐摆放于桌面,均由学生手动选择对应的零件并移动至机构上,当摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某些零件位置时,自动显示零件名称。

4、个人学习中心
学生端登录后,即可接收并在线学习教师布置的任务,学生在个人学习中心可进行虚拟仿真课程学习、互动论坛交流、实训课程学习、考核、排行榜排名等;

学生个人学习中心具有学习任务、学习情况、互动论坛、考试卷、作业本、练习题等模块。
(1)学习任务:
学生端接收教师发布的学习任务,通过选择学习任务里面各任务模块进行学习;
(2)学习情况:
可查看学生学习的内容、学习时间、学习时长及得分明细;
(3)互动论坛:
让学习者通过***简单的方式互相交流、解答问题;
(4)考试卷、作业本、练习题:
学生接收教师发布的考试或进行练习作业答题。


5、云平台
云教育平台包括体验课程,精华课程以及资讯发布等模块,体验课程供游客观看体验资源课程;精华课程包括全部的3D实操仿真题目,用户根据划分的资源权限进行资源浏览学习;资讯发布模块每天发布行业**动态,**法律法规以及专业信息等内容。
(1)首页包括热门课程排行榜(以收藏次数排序),课程排行榜(以浏览次数排序),免费体验区,课程精华区以及资讯发布等内容。
(2)课程排行榜区域,可直接点击课程名称进行课程资源浏览。
(3)免费体验区,可直接点击课程图片进入课程观看页面。
(4)课程精华区,在登录后可直接点击课程图片进入课程观看页面。
(5)课程模块可供用户进入课程观看页面。在查看的过程中,系统会自动记录用户的观看时间,结束观看时间和时长,用户看在“播放记录”模块查看自己的浏览记录;同时,用户可将课程收藏,此后该课程会出现在“我的收藏”栏目,用户可便捷的浏览自己收藏的课程。在常用工具栏中“我的地盘”,可查看播放记录和收藏的课程。
(6)资讯发布模块将**资讯信息进行轮播,以方便用户更快速查看到需要的信息。

PC云端:
电气控制柜模型采用分立元件,继电器控制,适应于中职院校电梯控制原理的教学和实训。

(1)3D教学资源:
课程教学内容由认识电路和认识元器件两大部分组成。
认识电路由13个基本功能电路教学动画组成,图纸与仿真场景结合,左右布局,直观易懂,每个动画分三部分:“定义”、“安装位置”、“动作原理”。
认识元器件主要介绍电梯常用的11种电器元件,每个动画分三部分:“认识元件”、“位置及结构”、“工作原理”。

认识电路
序号 标题 内容简介
1 安全电路 1. 左右一一对应展示安全电路上每个安全开关在电梯模型里的安装位置;具体分三部分:
位置--对每个安全开关有近距离具体展示;
元器件--每个安全开关独立外观展示;
动作--每个安全开关(如继电器触点闭合、热继电器动作原理、缓冲器开关动作过程等等)动作过程的动画展示;
2. 右点击任何一个安全开关(表示断开),左在运行的轿厢立即停止运行。
2 门联锁电路 1. 左右一一对应展示门连锁电路上开关及继电器在电梯模型里的安装位置;
具体分三部分:
位置--层(轿)门触点开关和门锁继电器具体安装位置;
元器件--层门锁触点和轿门锁触点和门锁继电器的独立外观展示;
动作-- 层门锁触点和轿门锁触点开(闭)过程的动画展示,门锁继电器触点通电闭合动作程的动画展示;
2. 左轿厢正常运行、开关门,右同步演示触点开闭的状态。
3 电源电路 1. 左右一一对应展示电源电路主要元器件在电梯模型里的安装位置;
位置--总开关、变压器、整流器及熔断器具体安装位置;
元器件--总开关、变压器、整流器及熔断器独立外观展示;
动作-- 总开关分合操作、变压器输入输出电压测量、整流器件的输入输出测量、熔断器的短路熔断等动画演示;
2. 左总开关合闸操作,右用万用表测量显示各输入(出)端电压值。
4 开关门拖动电路 1. 左右一一对应展示开关门拖动电路元器件在电梯模型里的安装位置;
位置--调速电阻、凸轮开关、开关门继电器具体安装位置;
元器件--调速电阻、凸轮开关、开关门继电器独立外观展示;
动作-- 调速电阻改变电阻值、开关门与凸轮轴同步动作时凸轮开关的闭合、开关门继电器线圈得电触点的闭合等动画演示;
2. 分“开门”“关门”两部分演示:
开门---开至2/3门宽时,对应凸轮开关闭合,**次减速;
       快开到尽时,开门继电器断电;
关门--关至1/2门宽时,对应凸轮开关闭合,**次减速;
      关至1/3门宽时,对应凸轮开关闭合,第二次减速;
快关到尽时,关门继电器断电;
5 厅外召唤电路 1. 左右一一对应展示厅外召唤电路主要元器件在电梯模型里的安装位置;
位置--厅外召唤按钮、消号电阻、召唤继电器具体安装位置;
元器件--厅外召唤按钮、消号电阻、召唤继电器独立外观展示;
动作-- 厅外召唤按钮信号登记操作、召唤继电器线圈得电触点闭合动画演示;
2. 左3楼厅外信号登记操作演示,右同步演示相关支路继电器得电自锁,信号登记过程及电梯平层后的消号过程。
6 轿内指令电路 1. 左右一一对应展示轿内指令电路主要元器件在电梯模型里的安装位置;
位置--内指令按钮、消号作用的楼层辅助继电器、内指令继电器具体安装位置;
元器件--内指令按钮、楼层辅助继电器、内指令继电器独立外观展示;
动作-- 内指令按钮信号登记操作、楼层辅助继电器和内指令继电器线圈得电触点闭合动画演示;
2. 分“轿厢运行,内指令信号登记消号”“轿厢停靠楼层,本层轿内按钮信号不登记”两部分演示:
轿厢运行,内指令信号登记消号--左轿厢停在三楼,轿内按下2,轿厢下行到2楼平层,右同步演示相关支路继电器得电自锁,信号登记过程及电梯平层后的消号过程。
轿厢停靠楼层,本层轿内按钮信号不登记--左轿厢停在三楼,轿内按下3,右同步演示同层内指令不响应。
7 检修电路 1. 左右一一对应展示检修电路主要元器件在电梯模型里的安装位置;
位置--轿顶检修开关、轿内检修开关、检修运行按钮,检修继电器具体安装位置;
元器件--检修开关、按钮、检修继电器独立外观展示;
动作-- 轿顶(轿内)检修转换操作、上下行按钮操作、检修继电器线圈得电出现闭合演示
2. 分“轿顶检修操作”“轿内检修操作”两部分演示:
轿顶检修操作--轿厢停在2楼,在轿顶操作打至检修,按上(下)行按钮的动画演示,右边电路同步演示上(下)方向继电器得电过程;
轿内检修操作--轿厢停在2楼,在轿内操作打至检修,按上(下)行按钮的动画演示,右边电路同步演示上(下)方向继电器得电过程。
8 平层电路 1. 左右一一对应展示平层电路主要元器件在电梯模型里的安装位置;
位置--上下平层感应器,门区感应器、隔磁板、平层继电器召唤继电器具体安装位置;
元器件--平层感应器、隔磁板、平层继电器独立外观展示;
动作-- 演示隔磁板插入感应器,右边对应隔磁板插入时,感应器里触点的变化;平层感应器继电器线圈得电时触点的闭合;
2. 左动画演示轿厢下行,隔磁板依次插入上(门区、下)平层过程,右边同步演示隔磁板的运行及感应器内触点变化。
9 制动电路 1. 左右一一对应展示制动电路主要元器件在电梯模型里的安装位置;
位置--上下行接触器、快慢车接触器、制动器线圈具体安装位置;
元器件--上下行接触器、快慢车接触器、制动器线圈独立外观展示及剖面介绍制动器内部结构;
动作--上行接触器吸合过程、轿厢上下行时上下行接触器触点的分合过程;慢车接触器集合过程、慢车上行触点的变化过程;制动器手动松闸操作及靠电磁得电松闸,掉电抱闸过程;
2. 分“启动上行”“减速停止”“检修运行”三部分演示:
启动上行--左先有启动力矩,而后才延时打开抱闸,右对应制动电磁铁得电过程
减速停止--左制动器抱闸制停过程,右制动电磁铁失电抱闸过程
检修运行--检修状态,轿厢点动上下行时,制动电磁铁得电过程。
10 自动定向电路 1. 左右一一对应展示自动定向电路主要元器件在电梯模型里的安装位置;
位置--轿内指令继电器、楼层辅助继电器、上下行接触器、上下方向继电器具体安装位置;
元器件--轿内指令继电器、楼层辅助继电器、上下行接触器、上下方向继电器独立外观展示;
动作--轿内3楼信号登记、轿轿厢运行位置对应楼层辅助继电器触点变化、轿厢上下行时上下行接触器触点变化、上下方向继电器
线圈得电触点闭合等演示
2. 左轿厢停在2楼。按下3内指令按钮,定向(上),右上行方向继电器线圈得电过程。在演示下行到2楼的定向过程演示。
11 拖动电路 1. 左右一一对应展示拖动电路主要元器件在电梯模型里的安装位置;
位置--电源总开关、上下行接触器、电抗器、快慢车接触器、快慢车热继电器具体安装位置;
元器件--电源总开关、上下行接触器、电抗器、快慢车接触器、快慢车热继电器独立外观展示;电抗器、热继电器结构介绍
动作--电源总开关合分闸、上下行接触器、快慢车接触器线圈得电触点闭合、快慢车热继电器工作原理演示
2. 分“启动上行”“上行平层”二部分演示:
启动上行--开始串联电抗,降压启动,然后旁路电抗器,额定速度运行;
上行平层--平层前先快速换慢速,再**减速、第二减速,**停车。
12 拖动控制电路 1. 左右一一对应展示拖动控制电路主要元器件在电梯模型里的安装位置;
位置--上下行接触器、快慢车接触器、加减速接触器、上下限位开关具体安装位置;
元器件--上下行接触器、快慢车接触器、加减速接触器、上下限位开关独立外观展示;
动作--上下行接触器、快慢车接触器、加减速接触器线圈得电触点吸合演示,轿厢越程时限位开关的动作演示;
2. 分“正常启动前提”“启动上行”“下行平层”三部分演示:
正常启动前提--正常启动前,电压继电器触点闭合,门关闭,门联锁继电器触点闭合;
启动上行--左启动、额定速度上行过程演示,右同步对应线路触点闭合演示;
下行平层--慢车下行,**减速、第二减速**平层演示,右同步对应线路触点闭合演示。
13 楼层位置检测电路 1. 左右一一对应展示楼层位置检测电路主要元器件在电梯模型里的安装位置;
位置--楼层位置感应器、隔磁板、楼层(辅助)继电器具体安装位置;
元器件--感应器、隔磁板、楼层(辅助)继电器独立外观展示;感应器内部构成(磁铁、干簧管等);
动作--左安装在轿顶的隔磁板穿过2楼位置感应器,右隔磁板穿过感应器时感应器干簧管内触点受磁力作用闭合,断开的过程;楼层(辅助)继电器线圈得电触点闭合过程;
2. 左轿厢在3楼下行至二楼和一楼平层,右对应感应器触点的状态变化及楼层继电器线圈得电过程。

认识元器件
序号 标题 内容简介
1 电梯常用电气元件--断路器 1. 动画演示CJX2S、 SC-03接触器外观;
2. 安装位置--演示接触器在电梯里的安装位置;
3. 外部结构--介绍断路器外部结构组成(输入输出端,手柄、脱扣按钮);
4. 内部结构--通过内部结构简图介绍断路器内部结构组成;
5. 通过三个动画“正常”“短路”“过载”分别演示断路器的动作过程。
2 电梯常用电气元件--接触器 1. 动画演示微断DZ47LE、 塑壳断路器外观;
2. 安装位置--演示断路器在电梯里的安装位置;
3. 外部结构--介绍断路器外部结构组成(输入输出端,手柄、脱扣按钮);
4. 内部结构--通过断路器内部结构简图介绍内部结构组成;
5. 通过三个动画“正常”“短路”“过载”分别演示断路器的工作原理。
3 电梯常用电气元件--继电器 1. 动画演示HH54P、 JY-16Y继电器外观;
2. 安装位置--演示继电器在电梯里的安装位置;
3. 外部结构--介绍HH54P继电器底座接线端子;
4. 内部结构--介绍继电器组成(线圈、动静触头、指示灯等)
5. 通过二个动画“吸合”“释放”演示继电器触点的动作过程。
4 电梯常用电气元件--热继电器 1. 动画演示JR36  、 LRD热继电器外观;
2. 安装位置--演示热继电器在电梯里的安装位置;
3. 外部结构--介绍JR36热继电器外部结构组成;
4. 内部结构--通过内部结构简图介绍热继电器内部结构组成;
5. 通过三个动画“正常”“过载”“复位”演示继电器的工作原理。
5 电梯常用电气元件--按钮 1. 动画演示常规按钮 、急停按钮外观;
2. 安装位置--演示按钮在电梯里的安装位置;
3. 外部结构--介绍急停按钮外部结构组成;
4. 内部结构--通过内部结构简图介绍按钮内部结构组成;
5. 通过二个动画“动作”“复位”演示按钮的工作原理。
6 电梯常用电气元件--行程开关 1. 动画演示直动式、滚轮式、微动式行程开关钮外观;
2. 安装位置--演示行程开关在电梯里的安装位置;
3. 外部结构--介绍行程开关外部结构组成;
4. 内部结构--介绍行程开关内部结构组成;
5. 演示滚轮式行程开关的工作原理。
7 电梯常用电气元件--相序继电器 1. 动画演示XJ3-G、XJ12、RD6相序继电器外观;
2. 安装位置--演示相序继电器在电梯里的安装位置;
3. 外部结构--介绍相序继电器外部结构组成;
4. 通过三个动画“正常”“错相”“缺相”演示相序继电器的工作原理。
8 电梯常用电气元件--电锁钥匙开关 1. 动画演示电锁开关外观;
2. 安装位置--演示电锁开关在电梯里的安装位置;
3. 外部结构--介绍电锁开关外部结构组成;
4. 通过二个动画“驻停”“运行”演示电锁开关的工作原理。
9 电梯常用电气元件--永磁感应器 1. 动画演示永磁感应器、隔磁板外观;
2. 安装位置--演示感应器和隔磁板在电梯里的安装位置;
3. 外部结构--介绍感应器外部结构组成;
4. 内部结构--介绍感应器内部结构组成(干簧管、磁铁);
5. 通过二个动画“插入隔磁板”“移出隔磁板”演示感应器的工作原理。
10 电梯常用电气元件--可调电阻 1. 动画演示可调电阻外观;
2. 安装位置--演示可调电阻在电梯里的安装位置;
3. 外部结构--介绍可调电阻结构组成;
4. 通过二个动画“接线”“电阻调节”演示可调电阻的工作原理,及可调电阻在开关门拖动电路里作用。
11 电梯常用电气元件--整流元件 1. 动画演示整流二极管、整流桥堆外观;
2. 安装位置--演示整流桥堆在电梯里的安装位置;
3. 外部结构--介绍整流元件外部结构组成;
4. 内部结构--介绍整流桥堆内部结构组成(4个整流二极管);
5. 通过二个动画“接线”“极性判断”演示的工作原理。


(2)3D虚拟实训资源包:
3D虚拟实训(练习)资源主要是针对教学内容而设,知识技能点主要从认识电路、认识元器件、位置、作用、结构、功能、工作原理等设置。难易结合,既有针对性,也有知识拓展,通过练习,加强对所学知识的认识和掌握。

项目 任务 内容(知识技能点)
控制电路 认识电路1--安全电路 1. 认识安全电路图
2. 安全电路中的开关功能判断
3. 认识元器件并指出安全开关的安装位置
4. 安全电路工作原理
认识电路2--门联锁电路 1. 认识门联锁电路图
2. 门联锁电路中的开关安装位置
3. 门联锁电路继电器触点状态判断
4. 门联锁电路工作原理
认识电路3--电源电路 1. 认识电源电路图
2. 认识相关元器件及安装位置
3. 确定门联锁电路供电电压
4. 检查层门锁电路供电电压
认识电路 4--开关门拖动电路 1. 认识开关门拖动电路图
2. 认识相关元器件及安装位置
3. 位置开关与调速电阻
4. 开关门过程的变速
认识电路5--厅外召唤电路 1. 认识厅外召唤电路图
2. 认识相关元器件及安装位置
3. 厅外召唤电路信号登记工作原理分析
4. 厅外召唤电路消号工作原理分析
认识电路6--轿内指令电路 1. 认识轿内指令电路图
2. 认识相关元器件及安装位置
3. 轿内指令电路信号登记工作原理分析
4. 轿内指令电路消号工作原理分析
认识电路7--检修电路 1. 认识检修电路图
2. 认识检修装置及安装位置
3. 检修电路与其他电路的关联
4. 检修电路工作原理分析
认识电路8--平层电路 1. 认识平层电路图
2. 认识相关元器件及安装位置
3. 感应器结构认识
4. 平层感应电路工作原理的分析
认识电路9--制动电路 1. 认识制动电路图
2. 认识制动装置及安装位置
3. 制动与电机的转动的关系
4. 制动电路的工作原理分析
认识电路10—自动定向电路 1. 认识定向电路图
2. 认识相关元器件及安装位置
3. 定向电路工作原理的分析
认识电路11--拖动电路 1. 认识拖动电路图
2. 认识拖动电路元器件及安装位置
3. 拖动电路工作原理分析
认识电路12--拖动控制电路 1. 认识拖动控制电路图
2. 认识拖动控制电路元器件及安装位置
3. 拖动电路工作原理分析
认识电路13--楼层位置检测电路 1. 认识楼层位置检测电路图
2. 认识相关元器件及安装位置
3. 感应器结构认识
4. 楼层位置检测电路工作原理的分析
认识元器件 认识元器件1--断路器 1. 认识元器件
2. 断路器在电梯装置里的安装位置
3. 认识断路器参数和功能
4. 断路器工作原理
认识元器件2--接触器 1. 认识元器件
2. 接触器在控制柜里的安装位置
3. 认识接触器的结构及参数
4. 接触器工作原理
认识元器件3--继电器 1. 认识元器件
2. 中间继电器在电梯装置里的安装位置
3. 认识继电器的结构
4. 继电器的工作原理
认识元器件4--热继电器 1. 认识元器件
2. 热继电器在电梯装置里的安装位置
3. 认识热继电器的结构及设定整定值
4. 热继电器工作原理
认识元器件5--按钮 1. 认识元器件
2. 按钮在电梯装置里的安装位置
3. 按钮作用
4. 按钮的工作原理
认识元器件6--行程开关 1. 认识元器件
2. 行程开关在电梯装置里的安装位置
3. 认识行程开关的结构
4. 行程开关的工作原理
认识元器件7--相序继电器 1. 认识元器件
2. 相序继电器在电梯装置里的安装位置
3. 认识相序继电器的结构
4. 相序继电气的工作原理
认识元器件8--电锁钥匙开关 1. 认识元器件
2. 电锁钥匙开关在电梯装置里的安装位置
3. 电锁钥匙开关的作用
认识元器件9--永磁感应器 1. 认识元器件
2. 永磁感应器在电梯装置里的安装位置
3. 认识永磁感应器的结构
4. 永磁感应器的工作原理
认识元器件10--电阻 1. 认识元器件
2. 电阻在电梯装置里的安装位置
3. 认识可调电阻结构
4. 可调电阻的工作原理
认识元器件11--整流器件 1. 认识元器件
2. 整流元件在电梯装置里的安装位置
3. 认识整流元件
4. 认识桥式整流
综合题1--认识安装在控制柜元器件 1. 认识安装在控制柜内的元器件1
2. 认识安装在控制柜内的元器件2
综合题2--认识安装在井道轿厢机房的元器件 1. 认识元器件1
2. 认识元器件2
3. 认识元器件3
综合题3--元器件结合电路图1 1. 开关状态判断
2. 井道开关
3. 检修电路
综合题4--元器件结合电路图2 1. 开关门电路
2. 供电电压
3. 检修设置时的有效功能电路
4. 开关门拖动控制电路
综合题5--小型断路器 1. 认识元器件
2. 小型断路器级数及保护功能
3. 断路器参数
4. 断路器的漏电保护
综合题6--电梯常用器元件认识 1. 认识元器件1
2. 认识元器件2
3. 认识元器件3
4. 认识元器件4
综合题7--层门故障 1. 故障现象
2. 故障分析
3. 诊断故障
综合题8--层门故障 1. 故障现象
2. 故障分析
3. 诊断故障


常见问题:

1、如果我要购买电梯电气控制原理虚拟仿真实训系统(PC云端),电梯电气教学软件,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的电梯电气控制原理虚拟仿真实训系统(PC云端),电梯电气教学软件是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开电梯电气控制原理虚拟仿真实训系统(PC云端),电梯电气教学软件的发票,您需要提供开票资料。

3、你们的电梯电气控制原理虚拟仿真实训系统(PC云端),电梯电气教学软件都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。

本文来自网络,图片为参考图片,不代表本站立场,转载请注明出处:电梯电气控制原理虚拟仿真实训系统(PC云端),电梯电气教学软件

产品咨询

留言框

  • 产品名称:

  • 留言内容:

  • 您的姓名:

  • 联系电话:

  • 常用邮箱:

  • 详细地址:


推荐产品

    沪ICP备15019043号-4,PLC实验台,实验室设备,电工实训台,机械传动机构,教学设备
