一、产品特点
1、项目实际化:以常用实际联接与配合组件为训练对象;
2、功能系统化:看图找件、组件拆装、组件测量、组件绘图四位一体的训练模式;由简单组件到复杂组件的训练过程。
3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得
充分的训练机会
4、教学标准化:配套的训练指导书,教和学都十分方便、教学效果显著;
5、管理便利化:零件、测量工具及指导书均放在一个精制的箱子里,管理十分方便。
二、产品参数
三、产品功能
四、职业技能综合集成训练虚拟仿真系统:
软件内模型可进行360°旋转、放大、缩小、平移,设有通用互动按钮:返回、首页、帮助。所有虚拟仿真任务过程有提示,在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体(旋转模型时XYZ空间坐标图标自动跟随旋转。)
A、平面立体:实验步骤分为实验任务(文字提示任务)—搭建模型(拖拽工具库中的模型到三投影面体系中,并自动显现投影,选择错误时有提示)—改变姿态(通过点击上下左右箭头改变)—选择投影(进入答题界面,在6项中选择此时完成的三维投影图)
B、截切立体:实验步骤分为实验任务(文字提示任务)—搭建模型(拖拽工具库中的模型到三投影面体系中,并自动显现投影)—标注投影情况(为三维投影图标定,在14处空白栏中选择相应的标注符号)
C、相贯立体:实验步骤分为实验任务(文字提示任务)—挖孔(选择任意挖孔模型,此时将可在XYZ空间坐标中选择任意面,模型同时切换,并出现一个坐标滑块,根据滑块位移大小,模型出现对应程度的剖切面)—孔径变化(选择1-4孔径)—后方通孔—选择投影(进入答题界面,在8项中选择此时完成的三维投影图)
2、组合体
A、组合体拼装:实验步骤分为实验任务(文字提示任务)—选择组合体模型(可选8种模型)—拼装组合体(根据选择的模型挑选工具库模型并拖拽组合)—剖切组合体(可在XYZ空间坐标中选择任意面,模型同时切换,并出现一个坐标滑块,根据滑块位移大小,模型出现对应程度的剖切面)—选择侧面投影(进入答题界面,根据已知正面、水平投影图,在3项中选择正确的侧面投影图)
B、组合体读图:实验步骤分为实验任务(文字提示任务)—选择组合体剖视图(可选8种图)—构建组合体模型(根据选择的模型挑选工具库模型并拖拽组合)—剖切组合体(可在XYZ空间坐标中选择任意面,模型同时切换,并出现一个坐标滑块,根据滑块位移大小,模型出现对应程度的剖切面)—选择左视图(进入答题界面,根据已知主视图、俯视图,在3项中选择正确的左视图)
3、装配体
A、机械传动机构:8种机构(蜗轮蜗杆、齿轮齿条、螺旋传动、平面外啮合齿轮、平面内啮合齿轮、空间直齿圆锥齿轮、带传动、链传动)任选,选好后工具栏中出现模型,自由拖拽将模型组合,组合完毕后可操作模型,每种机构都带有简介、视频演示、图样画法。答题界面共有6题,每题4个选项。
B、齿轮油泵:根据提示选择工具库模型逐步搭建模型,可选择简介、图样画法、动画原理(模型内部运动原理可视)进行学习。答题界面共有2题,每题4个选项。
C、机械机构搭建:2种机构(2自由度机械手臂、3自由度机械手臂),根据提示选择工具库模型逐步搭建模型,组合完毕后可操作模型,每种机构都带有简介、视频演示。答题界面(须2种模型都搭建完毕才能进入)共有2题,每题4个选项。
1、项目实际化:以常用实际联接与配合组件为训练对象;
2、功能系统化:看图找件、组件拆装、组件测量、组件绘图四位一体的训练模式;由简单组件到复杂组件的训练过程。
3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得
充分的训练机会
4、教学标准化:配套的训练指导书,教和学都十分方便、教学效果显著;
5、管理便利化:零件、测量工具及指导书均放在一个精制的箱子里,管理十分方便。
二、产品参数

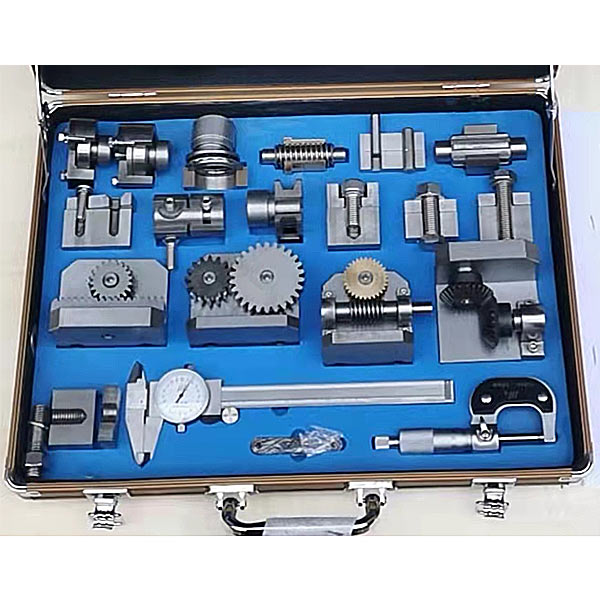

《联接与配合》实测绘图训练组合装置 | |||
项 目 | 参 数 | 项目 | 参 数 |
外形尺寸 | 40×30×7cm | 重量 | 5(kg) |
常用联接与配合组件 (17件/套) |
螺纹联接:外六角螺栓联接、内六角螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉连接 轴承联接与配合:深沟球轴承、圆锥滚子轴承及推力球轴承联接与配合 键联接与配合:平键、矩形花键联接与配合 销联接与配合:圆柱、圆锥销连接与配合 齿轮传动联接与配合:圆柱齿轮传动、齿轮与齿条传动、圆锥齿轮传动、涡轮与蜗杆传动 |
||
测量与 组装工具 |
游标卡尺、外径千分、螺纹样板 | 类 型 |
便携组合式(检测零件、测量工具及 指导书均放在一个精制的综色箱子里) |
教学资料(赠送) | 1、实训指导书及实训报告(含电子稿) |
训练模式 | 训练内容 |
1、看图找组件训练; 2、组件拆装训练; 3、组件测量训练; 4、组件组合绘图训练。 |
训练一 螺纹联接绘图训练 训练二 轴承联接与配合绘图训练 训练三 键连接与配合绘图训练 训练四 销连接与配合绘图训练 训练五 齿轮传动连接与配合绘图训练 |
软件内模型可进行360°旋转、放大、缩小、平移,设有通用互动按钮:返回、首页、帮助。所有虚拟仿真任务过程有提示,在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体(旋转模型时XYZ空间坐标图标自动跟随旋转。)
A、平面立体:实验步骤分为实验任务(文字提示任务)—搭建模型(拖拽工具库中的模型到三投影面体系中,并自动显现投影,选择错误时有提示)—改变姿态(通过点击上下左右箭头改变)—选择投影(进入答题界面,在6项中选择此时完成的三维投影图)
B、截切立体:实验步骤分为实验任务(文字提示任务)—搭建模型(拖拽工具库中的模型到三投影面体系中,并自动显现投影)—标注投影情况(为三维投影图标定,在14处空白栏中选择相应的标注符号)
C、相贯立体:实验步骤分为实验任务(文字提示任务)—挖孔(选择任意挖孔模型,此时将可在XYZ空间坐标中选择任意面,模型同时切换,并出现一个坐标滑块,根据滑块位移大小,模型出现对应程度的剖切面)—孔径变化(选择1-4孔径)—后方通孔—选择投影(进入答题界面,在8项中选择此时完成的三维投影图)
2、组合体
A、组合体拼装:实验步骤分为实验任务(文字提示任务)—选择组合体模型(可选8种模型)—拼装组合体(根据选择的模型挑选工具库模型并拖拽组合)—剖切组合体(可在XYZ空间坐标中选择任意面,模型同时切换,并出现一个坐标滑块,根据滑块位移大小,模型出现对应程度的剖切面)—选择侧面投影(进入答题界面,根据已知正面、水平投影图,在3项中选择正确的侧面投影图)
B、组合体读图:实验步骤分为实验任务(文字提示任务)—选择组合体剖视图(可选8种图)—构建组合体模型(根据选择的模型挑选工具库模型并拖拽组合)—剖切组合体(可在XYZ空间坐标中选择任意面,模型同时切换,并出现一个坐标滑块,根据滑块位移大小,模型出现对应程度的剖切面)—选择左视图(进入答题界面,根据已知主视图、俯视图,在3项中选择正确的左视图)
3、装配体
A、机械传动机构:8种机构(蜗轮蜗杆、齿轮齿条、螺旋传动、平面外啮合齿轮、平面内啮合齿轮、空间直齿圆锥齿轮、带传动、链传动)任选,选好后工具栏中出现模型,自由拖拽将模型组合,组合完毕后可操作模型,每种机构都带有简介、视频演示、图样画法。答题界面共有6题,每题4个选项。
B、齿轮油泵:根据提示选择工具库模型逐步搭建模型,可选择简介、图样画法、动画原理(模型内部运动原理可视)进行学习。答题界面共有2题,每题4个选项。
C、机械机构搭建:2种机构(2自由度机械手臂、3自由度机械手臂),根据提示选择工具库模型逐步搭建模型,组合完毕后可操作模型,每种机构都带有简介、视频演示。答题界面(须2种模型都搭建完毕才能进入)共有2题,每题4个选项。
常见问题:
1、如果我要购买《联接与配合》实测绘图训练装置,联接与配合测绘实验箱,是否有安装、培训服务呢?
答:我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。
2、你们的《联接与配合》实测绘图训练装置,联接与配合测绘实验箱是否能开增值税专用发票?
答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开《联接与配合》实测绘图训练装置,联接与配合测绘实验箱的发票,您需要提供开票资料。
3、你们的《联接与配合》实测绘图训练装置,联接与配合测绘实验箱都是自己生产的吗?都有什么产品资质?
答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
