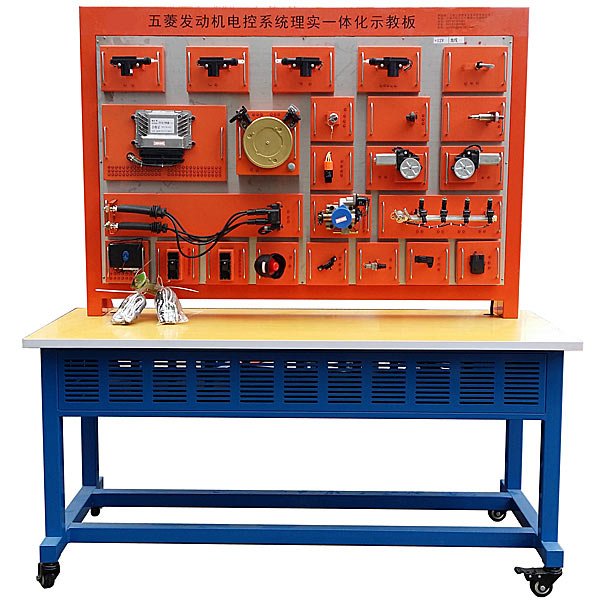

中人ZRQCS-17汽车传感器与执行器综合实训台

更新时间:2023-03-13 14:16:39

可选品牌:可选德系、日系、美系;大众、丰田、雪佛兰;帕萨特等

用户关注度:

简要描述:

汽车传感器与执行器综合实训台,传感器与执行器示教台可真实演示发动机传感器、控制单元、执行器的工作过程(如火花塞点火、喷油器喷油、燃油泵工作的动作过程。

详细介绍

一、产品简介
该设备采用汽车传感器与执行器系统的真实部件,充分展示汽车传感器与执行器系统的组成结构和工作过程。
适用于学校对汽车传感器与执行器系统理论和维修实训的教学需要。
二.功能特点
1.采用完整的发动机传感器与执行器部件(元器件采用积木模块制作,灵活取放与固定实验挂件),使用曲轴传感器信号轮,模拟发动机运行;实验插接导线连接好后,可真实演示发动机传感器、控制单元、执行器的工作过程(如火花塞点火、喷油器喷油、燃油泵工作的动作过程。)
2.安装原车发动机控制单元,组合仪表,燃油箱,油泵,油泵继电器,保险丝盒,喷油嘴4个,喷油导管,喷油量杯,可移动台架,多个传感器和执行器。
3.示教板面板上绘有彩色喷绘电路图,学员可直观对照电路图对接传感器与执行器,认识和分析汽车传感器与执行器系统的工作原理。
4.示教板上安装有燃油箱,燃油量传感器,发动机控制单元,组合仪表,油泵继电器,点火开关,诊断座,保险盒,安装喷油嘴和量杯,面板上安装有检测端子,可直接在面板上检测发动机控制系统电路元件的电信号。
5.设备面板上传感器侧安装有检测端子,可直接对接传感器与执行器。
6.模拟曲轴位置传感器信号,可使燃油泵工作,喷油嘴喷油,火花塞点火。
7.设备上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
8.设备面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
9.设备底架部分采用钢性结构焊接,表面采用烤漆工艺,带自锁脚轮装置,移动灵活。
10.设备工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
11.元器件采用积木模块制作,固定件采用冷板冲压成形。
12.实验桌采用钢木结构制作,美观大方。
13.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器最初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知:内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称,任意零件均可进行360°旋转
2、拆装演示:内置2个案例,将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称,设有拆卸与装配按钮,功能由软件自动完成轴系结构拆卸与装配。三维场景均可进行360°全方位旋转、放大、缩小、平移。
3、实战操作:三维零件整齐摆放于桌面,由学生手动选择对应的零件并移动至轴系结构上,摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称。
C、常见机械机构设计与仿真可选铰链四杆机构设计与分析、I\II型曲柄摇杆机构设计与分析、偏置曲柄滑块机构设计与分析、曲柄摆动导杆机构设计与分析、铰链四杆机构轨迹综合、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮。
1、各个机构应当能输入相对应的参数,由软件自动计算参数,并可进行运动仿真和自动绘制曲线图。
D、机构资源库可选平面连杆机构11种、凸轮机构5种、齿轮机构6种、传动机构8种、加紧机构11种、轮系机构6种、其他机构(机械设备模拟)8种
E、汽油机发动机的虚拟拆装可选曲轴箱装拆演示、曲轴箱虚拟装配、配气系装拆演示、配气系虚拟装配
1、曲轴箱装拆演示与配气系装拆演示均设有拆卸按钮、装配按钮、重新开始、分解观察按钮,将鼠标移动到某一零件位置时,该零件自动放大,并显示零件名称,功能由软件自动完成轴系结构拆卸与装配。使用分解观察按钮时,曲轴箱或配气系三维模型自动展示爆炸图,可进行360°全方位旋转、放大、缩小、平移
2、曲轴箱虚拟装配与配气系虚拟装配的三维零件均整齐摆放于桌面,均由学生手动选择对应的零件并移动至机构上,当摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某些零件位置时,自动显示零件名称。
三、技术规格
外形尺寸(约):1600×600×1700mm(长×宽×高)
外接电源:AC 220V±10% 50Hz
工作电压:DC 12V
工作温度:-40℃~+50℃
燃油压力表:0~10kg/psi
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)

序号 名 称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子以及彩色电路图和工作原理示意图 1
2 信号模拟装置   1
3 诊断座   1
4 点火开关 全新 1
5 无分电器点火系统 含发动机控制电脑(ECU)、曲轴位置传感器、点火器总成、火花塞等。 1
6 燃油箱 10L 1
7 汽油泵(含汽油泵插头) 全新 1
8 油泵继电器   1
9 喷油器 带4个120ml玻璃量杯 1
10 喷油嘴 全新 4
11 燃油压力表 0~10kg/psi 1
12 曲轴位置传感器及信号轮   1
13 节气门体总成   1
14 发动机传感器与执行器(全套)   1
15 移动台架(带自锁脚轮装置) 1600×600×1700mm(长×宽×高) 1
16 实验插接导线   1
17 积木模块 冷板冲压成形 1


常见问题:

1、如果我要购买汽车传感器与执行器综合实训台,传感器与执行器示教台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的汽车传感器与执行器综合实训台,传感器与执行器示教台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开汽车传感器与执行器综合实训台,传感器与执行器示教台的发票,您需要提供开票资料。

3、你们的汽车传感器与执行器综合实训台,传感器与执行器示教台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
