中人ZRXNNYC-29新能源电池管理及驱动实训台

更新时间:2023-11-23 16:46:57

可选品牌:可选比亚迪、荣威、北汽、小鹏、理想、广汽埃安、哪吒、极氪等

用户关注度:

简要描述:

新能源电池管理及驱动实训台,电动车高压安全综合实训台动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能,并通过CAN总线的方式。

详细介绍
一.产品简介
平台选用纯电动车交流异步电机与控制器、智能工况模拟系统、锂电池及管理系统(BMS)、仪表、传动系统、电子真空液压制动系统、模拟加载控制器、加载器、教学板等真实器件制作的实验实训台架,可完成电驱动等相关综合系统的实验实训内容。适合于各类院校对电驱动传动系统、锂电池及管理系统(BMS)、高压安全系统等系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。

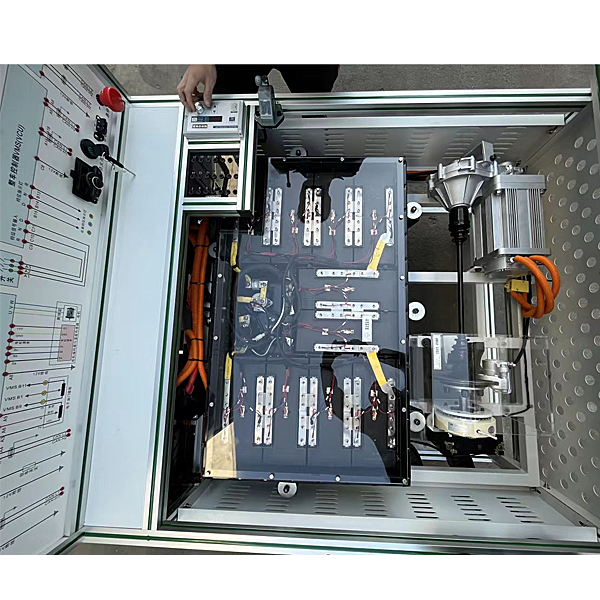

 中人ZRXNNYC-GQ新能源电池管理及驱动实训台(图1)
二.功能特点
1.锂电池及管理系统(BMS):动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能,并通过CAN总线的方式与带CAN通讯的车载充电机等进行信息交互。
2.纯电动汽车动力电池包(动力电池:单体铁锂电池3.7V50Ah,共20节串联),电池管理系统包含:电压与温度及电流采集模块、主控模块等,主控模块通过CAN网络与其他模块通讯,直观了解动力电池PACK技术。
3.动力电池包、电流传感器、充电继电器、总正继电器、总负继电器均设有检测端口,可实时检测系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.BMS电池管理系统带被动均衡功能,带开关控制保护(单体断线、短路、过压、欠压、过流、过温),与车载充电机CAN通讯,通过BMS控制车载充电机工作,估算SOC(荷电状态)等。
(1)具有单体电压数据采集、总电压数据采集、电流采集、温度采集。
(2)具有完备的故障等级报警功能,包括电压、电流、温度等故障报警。
(3)具有SOC估算功能。
(4)具有充放电控制功能。
(5)具有被动均衡管理功能。
(6)系统开关无源机械触点。
5.动力电池包显示器(7寸触摸屏)安装在面板上,可以观察充放电过程各项参数(显示每节动力电池实时电压与实时温度、放电与充电工况、母线电流、绝缘工况等电池管理信息),可展示动力电池包充放电过程控制逻辑和主要部件参数变化规律。(配套可正常运行操作的BMS上位机检测软件)。
6.采用纯电动车电驱动传动系统(包含电机与控制器、单级变速器、电子真空液压制动、传动等系统)真实器件制作,可实现电动车电力驱动系统功能性测试实验实训,包括高低速控制、刹车、前进功能、后退功能、充电功能、互锁功能、模拟加载负载调节等。
7.实现电动车电力驱动系统功能性测试实验实训。包括三相绕组直流电阻、相间绝缘、对地绝缘、过载能力、机械特性等。
8.实现电动车电力驱动系统实时监控实验实训,通过上位机软件可展示电机在车辆匀速、加速、减速工况下,电机转速、电压、电流、扭矩等参数的变化关系。
9.智能工况模拟系统系统:模拟负载变化采用可调张力控制器进行切换,模拟电动车行驶的不同工况(启动、怠速、匀速、加速、减速、停车及爬坡等)。
10.VCU整车控制器、电机控制器与BMS控制单元具有诊断接口,通过上位机软件进行读取系统数据流信息(包含刹车开关、档位、电机转速与电压电流、电机温度、电机扭矩、电子油门开度、母线端电压/电流,电机控制器输出端电压/电流、制动能量回收等工作状态;电池组电压值、充放电流、温度等)与故障内容。
11.多功能仪表实时显示车速、转速、电压、档位、电流、电池状态参数等。实现高压安全系统实训。
12.面板采用4mm厚铝塑板,立式安装面板UV平板喷绘打印有彩色完整标准系统图板;学员可直观对照图板和实物,认识和分析系统的工作原理。
13.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率信号等。
14.安装故障模拟系统,能实现低压电路系统故障设置及诊断排除,可设置常见电路故障。
15.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽20CM,经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。
16.配套实训(实验)指导书等教学资料,包含工作原理、实训项目、故障设置及分析等要点说明。
17.安装安全保护装置:急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
18.安装VCU整车控制器与电机控制器及BMS控制单元CAN通讯交换信息,通过上位机软件进行读取系统数据流信息(包含刹车开关、档位、电机转速与电压电流、电机温度、电机扭矩、电子油门开度、母线端电压/电流,电机控制器输出端电压/电流、制动能量回收等工作状态;电池组电压值、充放电流、温度等)与故障内容。
 19.
机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器***初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知:内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称,任意零件均可进行360°旋转
2、拆装演示:内置2个案例,将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称,设有拆卸与装配按钮,功能由软件自动完成轴系结构拆卸与装配。三维场景均可进行360°全方位旋转、放大、缩小、平移。
3、实战操作:三维零件整齐摆放于桌面,由学生手动选择对应的零件并移动至轴系结构上,摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称。
C、常见机械机构设计与仿真可选铰链四杆机构设计与分析、I\II型曲柄摇杆机构设计与分析、偏置曲柄滑块机构设计与分析、曲柄摆动导杆机构设计与分析、铰链四杆机构轨迹综合、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮。
1、各个机构应当能输入相对应的参数,由软件自动计算参数,并可进行运动仿真和自动绘制曲线图。
D、机构资源库可选平面连杆机构11种、凸轮机构5种、齿轮机构6种、传动机构8种、加紧机构11种、轮系机构6种、其他机构(机械设备模拟)8种
E、汽油机发动机的虚拟拆装可选曲轴箱装拆演示、曲轴箱虚拟装配、配气系装拆演示、配气系虚拟装配
1、曲轴箱装拆演示与配气系装拆演示均设有拆卸按钮、装配按钮、重新开始、分解观察按钮,将鼠标移动到某一零件位置时,该零件自动放大,并显示零件名称,功能由软件自动完成轴系结构拆卸与装配。使用分解观察按钮时,曲轴箱或配气系三维模型自动展示爆炸图,可进行360°全方位旋转、放大、缩小、平移
2、曲轴箱虚拟装配与配气系虚拟装配的三维零件均整齐摆放于桌面,均由学生手动选择对应的零件并移动至机构上,当摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某些零件位置时,自动显示零件名称。
三.技术规格
1.外形尺寸(mm):1640×1300×1750(长×宽×高)
2.面板外形尺寸(mm):1248×898mm(长*宽)
3.移动脚轮:150*60mm
4.工作温度:-40℃~+50℃
5.充电输入电源:AC220V±10%50Hz;
6.辅助蓄电池:12V45AH;
7.动力电池类型:铁锂动力电池(单体电池3.7V50AH,20串)
8.电池组管理系统(BMS):带CAN通讯;
9.动力电池包显示屏:7寸触摸屏;
10.高压大电流继电器:线圈电压:12VDC,**额定工作电压:1000VDC,额定电流:400A;
11.交流异步电机驱动系统: 72VDC5KW,16Nm,3000r/min,防护等级:IP54,自然风冷;
12.变速箱:单级斜齿轮传动,总减速比1:16.7;运行噪音小于70分贝;
13.模拟负载装置:磁粉制动器:PBS-20(带可调张力控制器),额定转矩:20N.m;
14.整车控制器(VCU):带CAN通讯;

四.实训(实验)项目
1.动力电池包PACK组装和连接方法,铁锂动力电池包结构与原理,动力电池包常见故障判断和修理方法;
2.高压大电流继电器内部结构和原理,高压大电流继电器测量,高压大电流继电器常见故障和更换方法;
3.电流传感器测量,电流传感器常见故障和更换;
4.手动维修开关结构原理功能;
5.高压互锁结构原理功能;
6.车载充电机工作原理和引脚定义,车载充电机常见故障和更换;
7.DC-DC转换器工作原理和引脚定义,DC-DC转换常见故障和更换;
8.电池管理系统BMS结构原理功能;
9.电机驱动系统结构原理功能,电机驱动系统测量,电机驱动系统常见故障和排除方法;
10.电子油门踏板工作原理和引脚定义,电子油门踏板常见故障和更换;
11.电动真空泵工作原理和引脚定义,电动真空泵常见故障和更换,真空压力传感器模块工作原理和引脚定义,真空压力传感器模块常故障和更换方法;
12.刹车能量回收系统结构原理功能;
13.电机在车辆匀速工况下,电机转速、电压、电流、扭矩等参数的变化关系。
14.电机在车辆加速工况下,电机转速、电压、电流、扭矩等参数的变化关系。
15.电机在车辆减速工况下,电机转速、电压、电流、扭矩等参数的变化关系。
16.电机不转动情况的故障分析及排除。
17.实现高压安全系统实训。

五.基本配置
铁锂动力电池包及管理系统(带CAN通讯,含20单体电池,总正继电器,总负继电器,充电继电器,预充电阻,电流传感器,维修开关,高压保险丝,充电接口,放电接口,低压控制接口,动力电池采集模块,BMS电池管理系统主控模块,7寸液晶显示屏)、驱动电机及运行部分、VCU整车控制器、高压配电箱、电子油门总成、换挡机构总成、仪表(带CAN通讯)、变速箱、(左)传动轴、(左)前轮液压碟刹机构、磁粉制动器(1只)、手动张力控制器(1只),助力器带泵总成,真空泵总成、电动真空助力刹车系统、高压安全系统、真空压力传感器、真空罐总成、国标充电插口与充电枪、车载充电机(带CAN通讯)、DC-DC模块、故障设置系统、辅助蓄电池(12V45AH)、蓄电池断电开关、急停开关、上位机软件及数据线(检测VCU、车载充电机、电机与电池控制单元系统)、一体化全铝合金型材搭建的移动台架(1640×1300×1750mm ,带自锁脚轮装置,带安装检测端子的原理面板1248×898mm)、故障考核系统、设备操作说明书。


常见问题:

1、如果我要购买新能源电池管理及驱动实训台,电动车高压安全综合实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的新能源电池管理及驱动实训台,电动车高压安全综合实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开新能源电池管理及驱动实训台,电动车高压安全综合实训台的发票,您需要提供开票资料。

3、你们的新能源电池管理及驱动实训台,电动车高压安全综合实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
