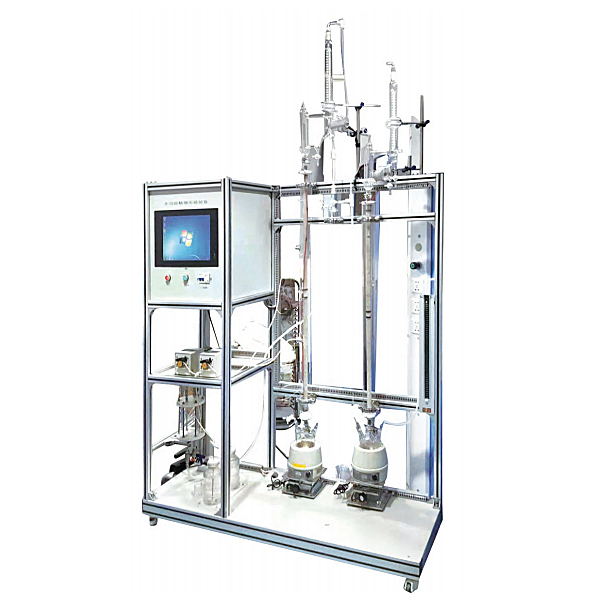

【新型】中人ZRHGGY-0多功能精馏实验装置

更新时间:2023-11-29 15:36:09

用户关注度:

简要描述:

多功能精馏实验装置,反应精馏、萃取精馏实训台用于各种有机物质的精制分离,装置有两个塔,一个为无侧口的玻璃塔体,另一个为有五个侧口的玻璃塔体,配有摆锤式的回流塔头,既可以实现连续操作.

详细介绍
装置功能:
1、用于各种有机物质的精制分离,装置有两个塔,一个为无侧口的玻璃塔体,另一个为有五个侧口的玻璃塔体,配有摆锤式的回流塔头,既可以实现连续操作,又可以进行间歇操作,既可采用分相回流,又可采用混相回流。
2、可实现反应精馏、萃取精馏、普通常减压精馏等操作。
3、装置能完成不同回流比操作,考察回流比对产物分布、分离效率的影响。
4、全触摸集成化控制,高稳定数据传输,硬件加密。
主要配置:
玻璃双精馏塔、玻璃塔釜、玻璃冷凝器、油水分离器、加热器、流量计、U型压力计、温度传感器、真空系统、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施:
水:装置需冷却水,自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。
液:装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。
电:电压AC220V,功率2KW,标准单相三线制。
技术参数:
1、双玻璃填料塔,塔体直径φ20mm,塔1:高1400mm,塔2:高1200mm。不锈钢φ2×2mmθ网环填料,塔体外壁二段透明导电膜加热保温,塔釜容积500ml。双塔可独立操作。
2、双预热器与控温系统,温度与塔顶回流自控,塔顶、塔釜测温独立数字显示。
3、塔1:五侧口,塔2:无侧口,塔体外壁2段导电膜加热保温,塔1和塔2均有温度与回流自控,塔1和塔2的塔头为蛇管冷凝器,摆锤式回流结构和蛇管冷凝器油水分相器结构。
4、蠕动泵2台,外控功能:转速控制,方向控制,启停控制。转速范围:0.1-50rpm。转速分辨率:0.1rpm。流量范围: 0.01-30ml/min。
5、250ml高位玻璃加料瓶,液体转子流量计:范围2.5~25ml/min ,数量2套。
6、真空系统:含真空泵、缓冲罐,阀门、压力计等。
7、加热器:功率300W,集成控制。
8、温度传感器:Pt100,显示分度0.1℃。
9、中央处理器:执行速度0.64μs,内存容量16K,内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议;功能:数据处理运算。
10、模拟量模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式。
11、温度模块:分辨率0.1℃,精度0.5%,内建RS485通讯模式。
12、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存4G,功能:中央处理器数据显示控制。
13、额定电压:220V,总功率:2.2kW。
14、外形尺寸:1500×550×2300mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
15、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
16、配数据采集软件一套,在线工业组态软件一套。
17、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示,内容如下:
A、湿式报警系统
1、系统概述:湿式报警系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置6道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示:展示湿式报警系统的工作原理,三维动画演示,三维模型半透明化,可以见内部水流。配备练习模块(内置4道选择题,选择正确与错误均有提示)
4、设计布置:设有选择题、计算题,每题均有计分,提交后显示正确答案与得分
B、气体灭火系统
1、系统概述:气体灭火系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置8道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示:展示气体灭火系统的工作原理,三维动画演示,三维模型半透明化,可以见内部气体。配备练习模块(内置3道选择题,选择正确与错误均有提示)
4、设计布置:设有6道选择题,每题均有计分,提交后显示正确答案与得分
C、逃生演练:采用趣味游戏的形式进行教学,在限定的时间内逃出着火房间,选择失误将直接进入分数界面。
