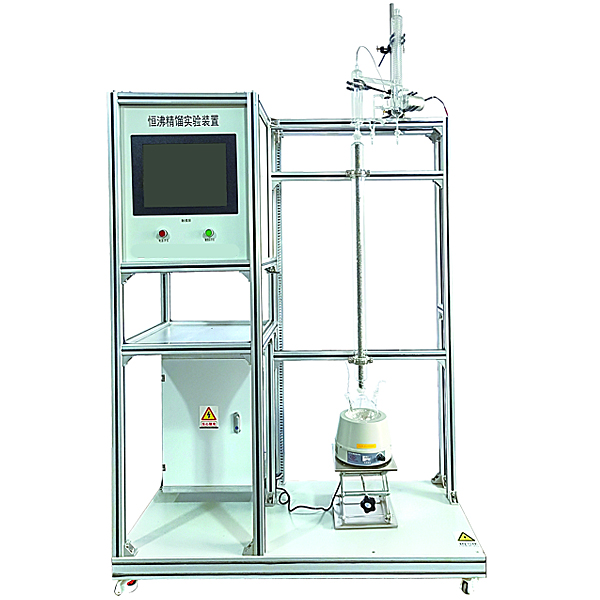

【新型】中人ZRHGGY-05恒沸精馏实验装置

更新时间:2023-11-29 13:58:14

用户关注度:

简要描述:

恒沸精馏实验装置,共沸精馏实训台玻璃精馏塔、保温塔、冷凝器、玻璃塔釜、油水分离器、加热器、U型压力计、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。

详细介绍

装置特点:
1、本装置用于分离形成共沸物的体系,通过添加夹带剂分离共沸物体系。
2、玻璃塔外壁采用透明导电膜保温抵抗热损失,可清晰观察实验现象。
3、塔釜设计特殊取样装置,取样方便、安全。
4、特殊塔头设计,既可采用分相回流,又可采用混相回流。
5、集约化控制,智能化测、控温,操作方便易行。
装置功能
1、掌握共沸精馏的基本原理和操作。
2、能进行全塔物料衡算和塔操作的过程分析。
3、了解共沸精馏与常规精馏的区别。
4、学会分析塔内物料组成。
5、全触摸集成化控制,高稳定数据传输,硬件加密。
主要配置:
玻璃精馏塔、保温塔、冷凝器、玻璃塔釜、油水分离器、加热器、U型压力计、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施 水:装置需冷却水,自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。
电:电压AC220V,1.5kW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
技术参数:
1、玻璃精馏塔:塔体无侧口,直径Φ20mm,塔高1.2m,玻璃外罩Φ70mm,填料为316L不锈钢Φ3mmθ网环。
2、塔保温:塔外壁上、下两段透明导电膜加热保温(手动控制),加热功率各250W。
3、塔头:自动回流比控制,蛇管冷凝器,塔顶冷凝管为蛇形冷凝器带油水分离器结构(带摆动回流),既可采用分相回流,又可采用混相回流。回流比控制器:时间继电器,按秒进行时间控制。
4、玻璃塔釜:容积500mL,测温口、取样口。
5、加热器:功率300W,集成控制。
6、温度传感器:Pt100,显示分度0.1℃。
7、中央处理器:执行速度0.64μs,内存容量16K,内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议;功能:数据处理运算。
8、模拟量模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式。
9、温度模块:分辨率0.1℃,精度0.5%,内建RS485通讯模式。
10、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存4G,功能:中央处理器数据显示控制。
11、额定电压:220V,总功率:1.5kW。
12、外形尺寸:1300×500×2200mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
13、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
14、配数据采集软件一套,在线工业组态软件一套。
15、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示,内容如下:
A、湿式报警系统
1、系统概述:湿式报警系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置6道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示:展示湿式报警系统的工作原理,三维动画演示,三维模型半透明化,可以见内部水流。配备练习模块(内置4道选择题,选择正确与错误均有提示)
4、设计布置:设有选择题、计算题,每题均有计分,提交后显示正确答案与得分
B、气体灭火系统
1、系统概述:气体灭火系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置8道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示:展示气体灭火系统的工作原理,三维动画演示,三维模型半透明化,可以见内部气体。配备练习模块(内置3道选择题,选择正确与错误均有提示)
4、设计布置:设有6道选择题,每题均有计分,提交后显示正确答案与得分
C、逃生演练:采用趣味游戏的形式进行教学,在限定的时间内逃出着火房间,选择失误将直接进入分数界面。

常见问题:

1、如果我要购买恒沸精馏实验装置,共沸精馏实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的恒沸精馏实验装置,共沸精馏实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开恒沸精馏实验装置,共沸精馏实训台的发票,您需要提供开票资料。

3、你们的恒沸精馏实验装置,共沸精馏实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
